专利号: 2023204796503
申请人: 杭州东冠工具制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

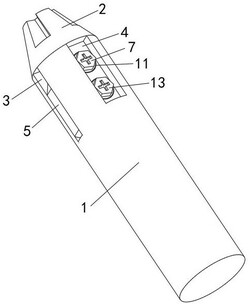

1.一种可以适应多种不同的孔径的倒角刀,包括刀柄(1),其特征在于,所述刀柄(1)的顶部固定安装有刀头(2),所述刀头(2)呈圆台状设置并开设有切割槽,所述刀柄(1)的圆周靠近刀头(2)的一端开设有调节孔(3),所述刀柄(1)的圆周上位于调节孔(3)的垂直方位处开设有安装槽(4),其中一个所述安装槽(4)的槽底开设有螺纹孔,所述螺纹孔内通过螺纹转动设置有第一压持螺钉(7),所述调节孔(3)的内壁远离第一压持螺钉(7)的一端设置有倒角块(5),所述倒角块(5)远离第一压持螺钉(7)的一端固定安装有转动齿环(14),另一个所述安装槽(4)的槽底开设有转动孔,所述转动孔内转动设置有转动钮(8),所述转动钮(8)的圆周靠近倒角块(5)的一端设置有与转动齿环(14)相啮合设置的齿牙,所述倒角块(5)靠近第一压持螺钉(7)的一端开设有压持槽(6)。

2.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述转动钮(8)的圆周上远离倒角块(5)的一端开设有若干个环形阵列分布的防滑槽(9)。

3.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,设置有所述转动钮(8)的安装槽(4)的槽底位于转动钮(8)的圆周位置处设置有角度刻度(10)。

4.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述倒角块(5)开设有压持槽(6)的一端上远离压持槽(6)的一侧开设有弧形设置有轨迹槽(12),所述设置有第一压持螺钉(7)的安装槽(4)的槽底通过螺纹转动设置有第二压持螺钉(13)。

5.根据权利要求4所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述安装槽(4)第一压持螺钉(7)和第二压持螺钉(13)的螺纹孔周边位置处均固定安装有减震圈(11)。

6.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述倒角块(5)的转动端设置有圆角(15)。

7.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述倒角块(5)的两端与调节孔(3)的内壁两端相互贴合设置。

8.根据权利要求1所述的一种可以适应多种不同的孔径的倒角刀,其特征在于,所述调节孔(3)的内壁两端均设置有软胶层。
