专利号: 2023204805108
申请人: 山西河津博奇环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

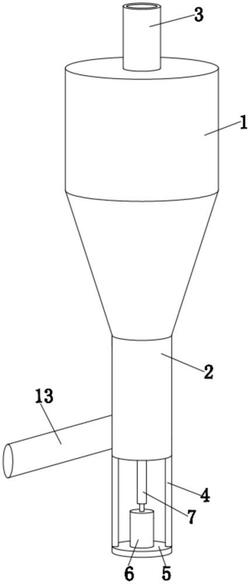

1.一种烧结烟道用的卸灰结构,其特征在于,包括:

中央箱体(1),所述中央箱体(1)底端固定设置有连接头(2),所述中央箱体(1)顶端开设有卸灰孔,所述卸灰孔内固定设置有烟道卸灰管(3);

卸灰组件,所述卸灰组件设置在连接头(2)上,所述卸灰组件包括支撑杆(4)、盘体(5)、液压缸(6)、连杆(7)、密封塞一(8)、引流件一(9)、竖杆(10)、密封塞二(11)和排料管(13),所述支撑杆(4)固定安装于连接头(2)的底端,所述支撑杆(4)底端与盘体(5)固定连接,所述液压缸(6)固定安装在盘体(5)的顶端,所述液压缸(6)的液压杆与连杆(7)固定连接,所述连杆(7)顶端与密封塞一(8)固定连接,所述密封塞一(8)顶端与引流件一(9)固定连接,所述引流件一(9)顶部与竖杆(10)固定连接,所述竖杆(10)顶端与密封塞二(11)固定连接,所述密封塞二(11)与烟道卸灰管(3)相适配,所述连接头(2)上开设有排料孔,所述排料管(13)固定安装在排料孔内。

2.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述密封塞一(8)与连接头(2)密封接触。

3.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述连接头(2)底端开设有孔体,孔体内固定设置有密封圈(14),连杆(7)与密封圈(14)内侧密封接触。

4.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述密封塞二(11)顶端固定设置有引流件二(12)。

5.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述液压缸(6)位于两个支撑杆(4)之间。

6.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述排料管(13)倾斜设置。

7.根据权利要求1所述的一种烧结烟道用的卸灰结构,其特征在于,所述竖杆(10)位于中央箱体(1)内。
