专利号: 2023204947024
申请人: 张晓立
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

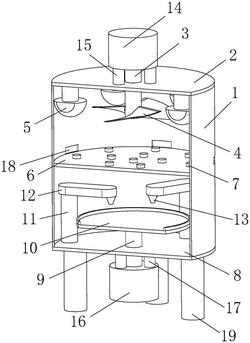

1.一种晶圆加工腔室,包括主筒(1),其特征在于:所述主筒(1)的上端固定连接有顶板(2),顶板(2)的底面转动连接有转动杆(3),转动杆(3)贯穿顶板(2),转动杆(3)的外表面固定安装有多个呈圆周布置的叶片(4),顶板(2)的底面安装有多个呈圆周布置的卤素灯(5),主筒(1)的内壁安装有玻璃板(6),玻璃板(6)的上表面安装有多个温度感应器(7),主筒(1)的底端固定连接有底板(8),底板(8)的底面转动连接有转动轴(9),转动轴(9)贯穿底板(8),转动轴(9)的顶端固定连接有承接盘(10),底板(8)的上表面安装有三个呈圆周布置的转动柱(11),每个转动柱(11)的上端均固定连接有连接板(12),每个连接板(12)的底面均安装有喷头(13),每个喷头(13)均与外接泵机的输出端相连通。

2.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述顶板(2)的上方放置有第一电机(14),第一电机(14)的输出端与转动杆(3)固定连接。

3.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述顶板(2)的上表面固定连接有多个第一连接杆(15),每个第一连接杆(15)的另一端均与第一电机(14)固定连接。

4.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述底板(8)的底面放置有第二电机(16),第二电机(16)的输出端与转动轴(9)固定连接。

5.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述底板(8)的底面固定连接有多个第二连接杆(17),每个第二连接杆(17)的另一端均与第二电机(16)固定连接。

6.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述主筒(1)的外表面开设有多个出气口(18),每个出气口(18)的位置均位于玻璃板(6)的上方。

7.根据权利要求1所述的一种晶圆加工腔室,其特征在于:所述底板(8)的下方放置有多个支撑柱(19),每个支撑柱(19)的另一端均与底板(8)固定连接。
