专利号: 2023205064983
申请人: 甘肃川恒农业发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

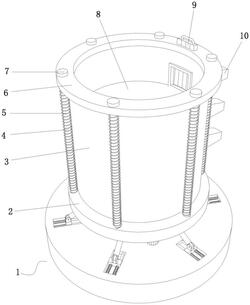

1.一种蔬菜种植用种子多级筛选装置,包括升降驱动板(2),其特征在于:所述升降驱动板(2)的下端连接有缓冲支撑座(1),所述升降驱动板(2)的上端面设置有过滤筛筒(3),所述过滤筛筒(3)的上端连接有端板(6),所述过滤筛筒(3)的外侧壁从上至下连接有若干出料口(10),所述过滤筛筒(3)内从上至下设置有若干过滤筛板(8),所述出料口(10)与过滤筛筒(3)内部连通处插装有挡板(9),所述端板(6)的外围端面竖直滑动穿设有若干导杆(4),所述导杆(4)外表面套装有压缩弹簧(5),所述导杆(4)上端固定连接有限位板(7);

所述升降驱动板(2)的上端面中间设置有中间圆板(21),所述中间圆板(21)和升降驱动板(2)之间转动安装有环形齿条(24),所述中间圆板(21)和升降驱动板(2)之间的底部侧壁转动安装有主动齿轮(23),所述升降驱动板(2)底端面安装有电机(22),所述电机(22)输出端与主动齿轮(23)固定连接,所述主动齿轮(23)和环形齿条(24)啮合,所述中间圆板(21)和升降驱动板(2)之间转动连接有若干凸轮(25),所述凸轮(25)表面设置有若干齿口(26),所述齿口(26)和环形齿条(24)啮合。

2.根据权利要求1所述的一种蔬菜种植用种子多级筛选装置,其特征在于:所述缓冲支撑座(1)包括支撑板(12),所述支撑板(12)的上端面中间伸缩安装有支撑柱(11),所述支撑柱(11)上端和升降驱动板(2)底端面固定连接,所述支撑板(12)的上端面穿设有若干矩形槽(15),所述矩形槽(15)内安装有滑块(16),所述滑块(16)滑动穿设有滑杆(17),所述滑杆(17)的外围端外表面套设有缓冲弹簧(14),所述滑块(16)上端面和升降驱动板(2)底端面之间转动连接有缓冲杆(13)。

3.根据权利要求2所述的一种蔬菜种植用种子多级筛选装置,其特征在于:所述过滤筛筒(3)内的过滤筛板(8)设置有三组,由上至下的三组过滤筛板(8)的网孔目数依次递增,所述过滤筛板(8)朝向出料口(10)的一端向下倾斜设置。
