专利号: 2023205085829
申请人: 郴州中祁工程材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

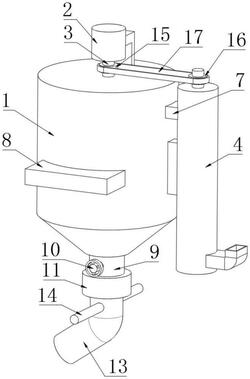

1.一种再生骨料透水混凝土下料辅助装置,包括搅拌罐(1),其特征在于,所述搅拌罐(1)顶部固定安装有电机(2),所述电机(2)的输出端固定连接有转轴(3),所述搅拌罐(1)外侧壁固定连接有输料筒(4),所述输料筒(4)内侧转动连接有输料轴(5),所述输料轴(5)上固定安装有输料蛟龙(6),所述转轴(3)上设置有驱动输料轴(5)进行转动的传动组件,所述搅拌罐(1)与输料筒(4)之间固定连接有进料管(7)。

2.根据权利要求1所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述搅拌罐(1)外侧壁固定连接有用于固定搅拌罐(1)的安装板(8)。

3.根据权利要求1所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述搅拌罐(1)底壁设置为漏斗状,所述搅拌罐(1)底部固定连接有出料管(9),所述出料管(9)内安装有阀门(10)。

4.根据权利要求3所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述出料管(9)底部固定连接有套筒(11),所述套筒(11)内侧转动连接有转动筒(12),所述转动筒(12)内侧固定连接有下料管(13),所述下料管(13)底端延伸出套筒(11)。

5.根据权利要求4所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述下料管(13)外壁固定连接有把手(14)。

6.根据权利要求1所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述传动组件包括主动轮(15)、从动轮(16)和皮带(17),所述主动轮(15)固定安装在转轴(3)上,所述输料轴(5)顶端贯穿输料筒(4)顶部,所述从动轮(16)固定安装在输料轴(5)上,所述主动轮(15)与从动轮(16)通过皮带(17)连接。

7.根据权利要求1所述的一种再生骨料透水混凝土下料辅助装置,其特征在于,所述输料筒(4)侧壁底部固定连接有用于添加原料的加料口(18)。
