专利号: 2023205087434
申请人: 义乌工商职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

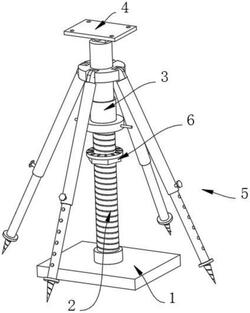

1.一种建筑模板支撑架,包括底板(1),其特征在于:所述底板(1)的上表面固定连接有螺纹杆(2),所述螺纹杆(2)的圆弧面开设有螺纹,所述螺纹杆(2)的圆弧面螺纹连接有伸长杆(3),所述伸长杆(3)的上端转动连接有支撑板(4),所述伸长杆(3)的圆弧面设有支撑结构(5),所述支撑结构(5)包括固定盘(501),所述固定盘(501)的内壁与伸长杆(3)固定连接,所述固定盘(501)的圆弧面开设有方形槽(502),所述方形槽(502)的内壁固定连接有转轴(503),所述转轴(503)的圆弧面转动连接有支撑轴(504),所述支撑轴(504)的内部滑动连接有调节杆(505),所述调节杆(505)的下端固定连接有圆环(506),所述调节杆(505)的圆弧面开设有若干圆孔(507),所述支撑轴(504)的圆弧面穿设有固定栓(508),所述固定栓(508)的一端与圆孔(507)螺纹连接。

2.根据权利要求1所述的一种建筑模板支撑架,其特征在于:所述方形槽(502)沿固定盘(501)圆弧面设有多组,所述支撑轴(504)与调节杆(505)沿固定盘(501)的圆周位置设有多组,所述支撑轴(504)位置与方形槽(502)位置对应。

3.根据权利要求1所述的一种建筑模板支撑架,其特征在于:所述圆环(506)的下端固定连接有尖刺(509),所述尖刺(509)的形状呈尖锥形。

4.根据权利要求1所述的一种建筑模板支撑架,其特征在于:所述尖刺(509)的圆弧面开设有螺旋槽(510),所述螺旋槽(510)螺旋分布于尖刺(509)的圆弧面。

5.根据权利要求1所述的一种建筑模板支撑架,其特征在于:所述螺纹杆(2)的圆弧面设有辅助结构(6),所述辅助结构(6)包括螺母(61),所述螺母(61)与螺纹杆(2)螺纹连接,所述螺母(61)的上端固定连接有固定环(62)。

6.根据权利要求5所述的一种建筑模板支撑架,其特征在于:所述固定环(62)的表面固定连接有若干防滑条(63),所述防滑条(63)为橡胶条。
