专利号: 2023205132177
申请人: 青岛鼎盛建工建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

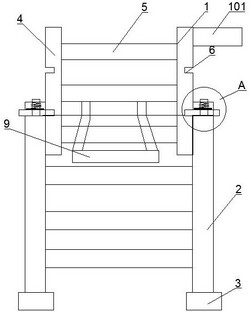

1.装饰装修用攀爬梯,包括内梯(1)、外梯(2)和限位机构,其特征在于:还包括防滑底座(3)和挂篮(101),所述挂篮(101)设置于内梯(1)顶部的一侧,所述外梯(2)内侧滑动连接有内梯(1);所述内梯(1)和外梯(2)均包括两平行设置的立杆(4),立杆(4)之间设置有若干横杆(5);

所述限位机构包括设置于限位孔一(6)、滑块一(601)、滑块二(602)、弹簧(603)和限位板(604),所述内梯(1)左右两侧设置有限位孔一(6),外梯(2)顶端的左右两侧均滑动连接有滑块一(601)和滑块二(602),所述滑块一(601)和滑块二(602)方向垂直设置,滑块一(601)贯穿滑块二(602)并在滑块二(602)中上下移动,滑块二(602)相对于外梯(2)左右移动;滑块一(601)的外侧绕滑块一(601)一周设置有弹簧(603),弹簧(603)的底端设置有限位板(604),限位板(604)与滑块一(601)固定连接,限位板(604)滑动连接于外梯(2)顶端;

所述防滑底座(3)设置于外梯(2)的底部,防滑底座(3)包括上顶板(701)和下底板(702),上顶板(701)和下底板(702)之间设置有水平调节机构,水平调节机构包括调节座一和调节座二;调节座一包括固定设置于上顶板(701)上的固定轴(703)以及与固定轴(703)铰接的连接座(704),连接座(704)的底端固定设置于下底板(702)上;调节座二包括分别设置于上顶板(701)和下底板(702)上的上连接轴(705)和下连接轴(706),连接座(704)一和连接座(704)二之间铰接有伸缩杆(707)。

2.如权利要求1所述的装饰装修用攀爬梯,其特征在于:所述下底板(702)的底部设置有防滑垫(8),所述防滑垫(8)采用PVC软胶制成,表面设有凸起胶粒。

3.如权利要求1所述的装饰装修用攀爬梯,其特征在于:所述横杆(5)上可拆卸设置有可调节防护带(9)。

4.如权利要求3所述的装饰装修用攀爬梯,其特征在于:所述可调节防护带(9)包括卡设在横杆(5)上的扣环(901),扣环(901)与横杆(5)相适配,扣环(901)上设置有固定带(902),固定带(902)与扣环(901)固定连接,固定带(902)远离扣环(901)的一端设置有锁紧扣(903),且固定带(902)与锁紧扣(903)固定连接,锁紧扣(903)内贯穿有魔术贴(904),魔术贴(904)与锁紧扣(903)滑动连接。

5.如权利要求1所述的装饰装修用攀爬梯,其特征在于:所述内梯(1)的立杆(4)上设置有防滑套。

6.如权利要求1所述的装饰装修用攀爬梯,其特征在于:所述伸缩杆(707)包括内套杆(708)和外套杆(709),内套杆(708)上沿长度方向间隔设置有多个限位孔二(710),位于外套杆(709)侧壁上设置有与限位孔二(710)相对应的定位螺栓(711)。
