专利号: 2023205280658
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-10-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

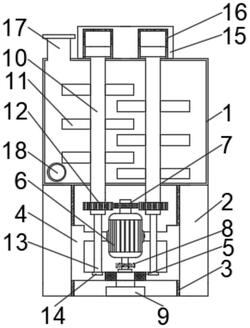

1.一种搅拌效果好的混凝土搅拌机,包括机体(1),其特征在于:所述机体(1)下方设置有电机驱动装置(2),所述电机驱动装置(2)两侧固定连接有滑轨(3),所述滑轨(3)内部滑动连连接有滑动板(4),所述滑动板(4)下方固定连接有散热板(5),所述滑动板(4)中部固定安装有电动机(6),所述电动机(6)上方通过输出轴转动连接有主动轮(7),所述电动机(6)下方通过输出轴转动连接有散热风扇(8),所述滑动板(4)下方固定连接有电动伸缩杆(9),所述机体(1)内部转动连接有搅拌轴(10),所述搅拌轴(10)侧面固定连接有扇叶(11),所述搅拌轴(10)下方固定连接有从动轮(12),所述搅拌轴(10)底部固定安装有转动杆(13),所述转动杆(13)下方转动连接有轴承(14),所述机体(1)上方固定连接有固定块(15),所述固定块(15)右侧的设置有滚动槽(16),所述机体(1)上方左侧开设有进料口(17),所述机体(1)正面左下角开设有出料口(18)。

2.根据权利要求1所述的一种搅拌效果好的混凝土搅拌机,其特征在于:所述搅拌轴(10)的数量为两个,所述搅拌轴(10)截面呈现圆柱形,且沿着机体(1)的中轴线呈轴对称。

3.根据权利要求1所述的一种搅拌效果好的混凝土搅拌机,其特征在于:所述扇叶(11)的数量为三组,两个所述搅拌轴(10)上的扇叶(11)呈现交叉分布。

4.根据权利要求1所述的一种搅拌效果好的混凝土搅拌机,其特征在于:所述电动机(6)上端的主动轮(7)与搅拌轴(10)下方的从动轮(12)啮合连接。

5.根据权利要求1所述的一种搅拌效果好的混凝土搅拌机,其特征在于:所述转动杆(13)下方的轴承(14)位于滑动板(4)表面开设的槽口,所开设的槽口形状为圆柱形。

6.根据权利要求1所述的一种搅拌效果好的混凝土搅拌机,其特征在于:所述轴承(14)包括外圈(141)、滚珠(142)和内圈(143),所述外圈(141)内壁通过滚珠(142)与内圈(143)转动连接。
