专利号: 2023205337158
申请人: 烟台万华木村化工机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

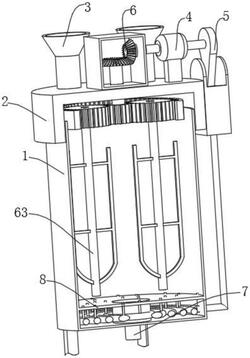

1.一种预混匀式催化剂加料罐,其特征在于:包括罐体(1),所述罐体(1)的顶部安装有灌盖(2),所述灌盖(2)的顶部固定连接有进料口(3),所述进料口(3)的顶部固定连接有双头电机(4),所述双头电机(4)的输出端分别转动连接有曝气机构(5)和搅拌机构(6),所述罐体(1)的底部固定连接有出料口(7);

所述曝气机构(5)包括固定在罐体(1)侧壁的压缩盒体(51),所述压缩盒体(51)的内部活动连接有活塞板(52),所述活塞板(52)的顶部贴合有凸轮(53),所述凸轮(53)的表面固定连接双头电机(4)输出端,所述压缩盒体(51)的底部安装有盘管(54),所述盘管(54)的顶部固定连接有多个出气管(55)。

2.根据权利要求1所述的一种预混匀式催化剂加料罐,其特征在于:所述搅拌机构(6)包括固定在灌盖(2)底部的圆环齿轮(61),所述圆环齿轮(61)的内壁啮合连接有两个圆形齿轮一(62),两个所述圆形齿轮一(62)的底部均固定连接有搅拌釜(63),两个所述圆形齿轮一(62)之间啮合连接有圆形齿轮二(64),所述圆形齿轮二(64)的顶部通过转杆固定连接有锥形齿轮一(65),所述锥形齿轮一(65)的表面啮合连接有锥形齿轮二(66),所述锥形齿轮二(66)的表面与双头电机(4)的输出端固定连接。

3.根据权利要求1所述的一种预混匀式催化剂加料罐,其特征在于:所述罐体(1)的内部固定连接有挡板(8),所述挡板(8)的中部与出料口(7)相连通,所述挡板(8)的表面圆周阵列多个出气管(55)。

4.根据权利要求1所述的一种预混匀式催化剂加料罐,其特征在于:所述压缩盒体(51)的内部固定连接有连接弹簧(56),所述连接弹簧(56)的顶部固定连接活塞板(52)。

5.根据权利要求1所述的一种预混匀式催化剂加料罐,其特征在于:所述压缩盒体(51)的顶部为圆弧开口设置,开口形成进气口。

6.根据权利要求1所述的一种预混匀式催化剂加料罐,其特征在于:所述盘管(54)和压缩盒体(51)之间为可拆卸式连接,所述盘管(54)的一端贯穿罐体(1)内壁。
