专利号: 2023205382577
申请人: 杭州泰麒工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

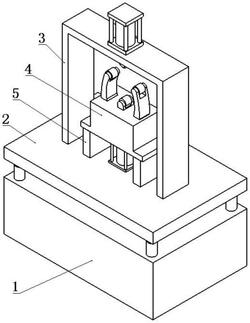

1.一种改进的钢丝调直器,包括基台(1),其特征在于,所述基台(1)顶端设有安装板(2),所述安装板(2)通过减震组件与所述基台(1)相连接,所述安装板(2)顶端设有U型架(3),所述安装板(2)顶端且位于所述U型架(3)中设有控制盒(4),所述控制盒(4)通过支撑板(5)与所述安装板(2)相连接,所述控制盒(4)中设有自适应夹持组件,所述U型架(3)顶端设有液压缸一(7),所述液压缸一(7)活动端延伸至所述U型架(3)内与加固块(8)相连接,所述加固块(8)底端设有压轮一(9)。

2.根据权利要求1所述的一种改进的钢丝调直器,其特征在于,所述减震组件包括所述基台(1)顶端设有的若干均匀分布的减震套筒(10),所述减震套筒(10)中设有与之相匹配的滑块(11),所述滑块(11)底端通过减震弹簧(12)与所述减震套筒(10)相连接,所述滑块(11)顶端设有延伸至所述减震套筒(10)外且与所述安装板(2)相连接的导向杆(13)。

3.根据权利要求2所述的一种改进的钢丝调直器,其特征在于,所述基台(1)顶端且位于若干均匀分布的减震套筒(10)之间设有阻尼器(6),所述阻尼器(6)分别与所述基台(1)和所述安装板(2)相连接。

4.根据权利要求1所述的一种改进的钢丝调直器,其特征在于,所述自适应夹持组件包括所述控制盒(4)中设有的对称设置的夹持摆杆(14),所述夹持摆杆(14)通过转轴(15)与所述控制盒(4)相连接,所述夹持摆杆(14)顶端延伸至所述控制盒(4)外与压轮二(16)相连接,所述夹持摆杆(14)底端设有滚轮(17),所述控制盒(4)中且位于两组所述滚轮(17)之间设有推动块(18),所述推动块(18)两侧开设有与所述滚轮(17)相匹配的导向斜面(19),所述推动块(18)顶端设有延伸至所述控制盒(4)外的推动杆(20),所述推动杆(20)顶端设有压轮三(21),所述安装板(2)顶端设有液压缸二(22),所述液压缸二(22)活动端延伸至所述控制盒(4)中且与推动块(18)相连接。

5.根据权利要求4所述的一种改进的钢丝调直器,其特征在于,所述推动块(18)两侧设有对称设置的阻隔板(23)。

6.根据权利要求4所述的一种改进的钢丝调直器,其特征在于,所述控制盒(4)顶端开设有与所述夹持摆杆(14)相匹配的通孔,所述控制盒(4)顶端开设有与所述推动杆(20)相匹配的导向孔。
