专利号: 2023205443833
申请人: 上海味满天下食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

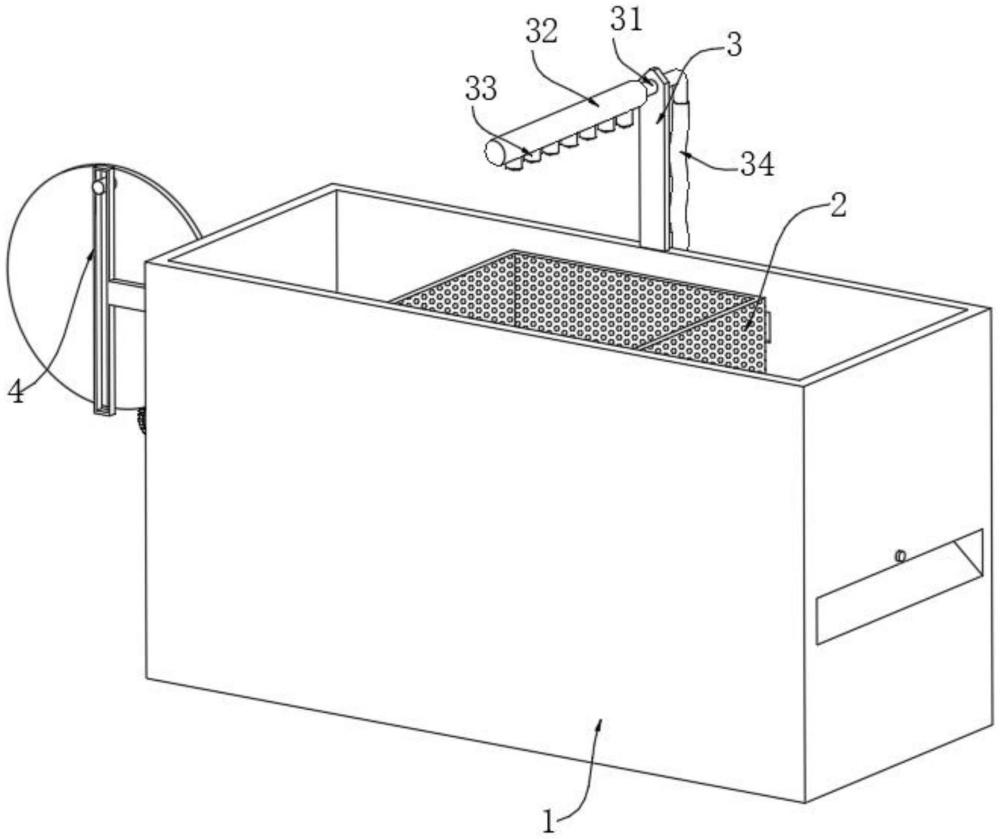

1.一种烘焙食品加工原料清洗装置,包括清洗箱(1),其特征在于:所述清洗箱(1)的内侧滑动连接有清洗盒(2),清洗盒(2)上开设有多个通水孔,清洗箱(1)的顶端一侧通过立板(3)固定有弯管(31),弯管(31)的一端出水口处连接有喷洒管(32),喷洒管(32)的底端多个出水口处均连接有喷头(33),弯管(31)的另一端进水口处连接有软管(34),软管(34)的底端连接在水泵(35)的出水口处,水泵(35)固定在清洗箱(1)的后侧壁上,水泵(35)的进水口处连接有抽水管(36),抽水管(36)的底端延伸至清洗箱(1)内,清洗箱(1)的两侧内壁上均固定有倾斜设置的导板(7),两个导板(7)的下方设有固定在清洗箱(1)内的过滤网(8),过滤网(8)的两端均固接有斜板(81),斜板(81)均固定在排污通道(6)内,两个排污通道(6)均开设在清洗箱(1)的两侧壁上,清洗盒(2)与清洗箱(1)之间连接有往复移动机构(4);

所述往复移动机构(4)包括活动插设在清洗箱(1)上的推拉板(401),推拉板(401)的竖截面呈倒置“T”型结构,推拉板(401)的一端固接在清洗盒(2)的外侧,推拉板(401)活动套设在传动柱(402)的外侧,推拉板(401)上开设有与传动柱(402)相配合的传动通道,传动柱(402)的一端固接在转盘(403)的表面边缘处,转盘(403)固接在电机(404)的输出轴外侧,电机(404)通过支撑板固定在清洗箱(1)的外侧,电机(404)的输出轴还与清洗箱(1)之间连接有清理机构(5)。

2.根据权利要求1所述的一种烘焙食品加工原料清洗装置,其特征在于:所述清洗盒(2)的两侧壁上均固接有竖截面呈倒置“T”型结构的滑块(21),清洗箱(1)的两侧内壁上均开设有与滑块(21)相配合的滑槽。

3.根据权利要求1所述的一种烘焙食品加工原料清洗装置,其特征在于:所述清理机构(5)包括固接在电机(404)输出轴外侧的锥齿轮一(501),锥齿轮一(501)的下方啮合连接有锥齿轮二(502)。

4.根据权利要求3所述的一种烘焙食品加工原料清洗装置,其特征在于:所述锥齿轮二(502)通过传动轴(503)转动连接在轴承座上,轴承座的一端固定在清洗箱(1)的外侧,传动轴(503)的底端固接有锥齿轮三(504)。

5.根据权利要求4所述的一种烘焙食品加工原料清洗装置,其特征在于:所述锥齿轮三(504)的下方啮合连接有锥齿轮四(505),锥齿轮四(505)的安装轴孔内固接有往复丝杠(506),往复丝杠(506)转动连接在清洗箱(1)内。

6.根据权利要求5所述的一种烘焙食品加工原料清洗装置,其特征在于:所述往复丝杠(506)的外侧螺旋传动连接有刮板(507),刮板(507)滑动套设在两个对称设置的滑杆(508)外侧,滑杆(508)均固定在清洗箱(1)内。
