专利号: 2023206120425
申请人: 杭州奕捷工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

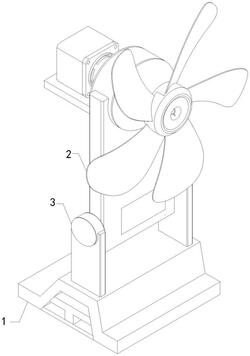

1.一种壁挂式的壁炉风扇,包括连接底座(1),其特征在于:所述连接底座(1)的顶部设置有调节结构(3),所述连接底座(1)通过调节结构(3)与风扇结构(2)铰接,所述调节结构(3)包括侧架(10),所述侧架(10)的内部转动连接有连接棘轮(11),所述连接棘轮(11)的另一端延伸至侧架(10)的外侧并与风扇结构(2)的外侧固定连接,所述侧架(10)的顶部设置有定位弧板(13),所述侧架(10)的顶部设置有压制滑块(14),所述压制滑块(14)位于定位弧板(13)的外侧。

2.根据权利要求1所述的一种壁挂式的壁炉风扇,其特征在于:所述连接底座(1)包括支架座(4),所述支架座(4)的顶部与侧架(10)的底端固定连接,所述支架座(4)的内侧设置有磁吸块(5)。

3.根据权利要求1所述的一种壁挂式的壁炉风扇,其特征在于:所述风扇结构(2)包括立板(6),所述立板(6)的背侧固定安装有驱动电机(7),所述驱动电机(7)的输出轴固定连接有扇叶(8),所述立板(6)的内部固定安装有发电芯片(9),所述发电芯片(9)与驱动电机(7)电性连接。

4.根据权利要求1所述的一种壁挂式的壁炉风扇,其特征在于:所述定位弧板(13)的端头通过扭簧杆(12)与侧架(10)的内壁转动连接,所述定位弧板(13)的底端固定连接有定位齿,所述定位弧板(13)通过定位齿与连接棘轮(11)搭接。

5.根据权利要求1所述的一种壁挂式的壁炉风扇,其特征在于:所述侧架(10)的顶部开设有滑槽,所述压制滑块(14)的底端延伸至滑槽的内部并与滑槽的内壁滑动连接。
