专利号: 2023206226805
申请人: 庞桂君
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

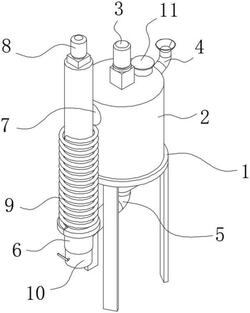

1.一种沥青搅拌用双轴搅拌装置,其特征在于:包括搅拌筒(2),所述搅拌筒(2)内壁的顶部固定连接有固定环形板(15),所述固定环形板(15)的中部固定连接有固定齿环(16),所述搅拌筒(2)顶面的中心处固定连接有第一减速电机(3),所述第一减速电机(3)的输出端贯穿入搅拌筒(2)的内部,所述第一减速电机(3)的输出端固定连接有连接板(12),所述连接板(12)两侧的中部均转动连接有搅拌轴(13),两个所述搅拌轴(13)的底部均固定连接有若干搅拌杆(17),两个所述搅拌轴(13)上的若干搅拌杆(17)相互交错设置,两个所述搅拌轴(13)的顶部均贯穿连接板(12)的顶面,两个所述搅拌轴(13)的顶部均固定连接有从动齿轮(14),两个所述从动齿轮(14)的外侧均与固定齿环(16)啮合连接,所述搅拌筒(2)的一侧设置有提料管(6),所述提料管(6)内壁的中心处转动连接有提料绞龙(18),所述提料管(6)顶部的输出端固定连接有出料管(7),所述提料管(6)底部的输入端固定连接有进料管(5),所述进料管(5)的一端与搅拌筒(2)的底部固定连接且连通,所述出料管(7)的一端与搅拌筒(2)的顶部固定连接且连通,所述提料管(6)外壁的底部套接有加热盘管(9)。

2.根据权利要求1所述的一种沥青搅拌用双轴搅拌装置,其特征在于:所述搅拌筒(2)的底部为漏斗形,所述进料管(5)的输入端与搅拌筒(2)底部漏斗形结构的中心处相连通,所述进料管(5)向下倾斜设置,所述搅拌筒(2)外壁的底部固定连接有支撑架(1),所述支撑架(1)底部的位置低于提料管(6)底部的位置。

3.根据权利要求2所述的一种沥青搅拌用双轴搅拌装置,其特征在于:所述搅拌筒(2)一侧面的顶部固定连接有加料斗(4),所述加料斗(4)的底部与搅拌筒(2)的内部相连通,所述加料斗(4)的顶部为漏斗形,所述加料斗(4)底部与搅拌筒(2)连通的位置以及出料管(7)底部与搅拌筒(2)连通的位置均低于固定环形板(15)的位置。

4.根据权利要求3所述的一种沥青搅拌用双轴搅拌装置,其特征在于:所述提料管(6)的底部固定连接有排料阀门(10),所述提料管(6)顶部的中心处固定连接有第二减速电机(8),所述第二减速电机(8)的输出端与提料绞龙(18)顶部的中心处固定连接。

5.根据权利要求4所述的一种沥青搅拌用双轴搅拌装置,其特征在于:若干所述搅拌杆(17)的长度不大于两个搅拌轴(13)的间距,若干所述搅拌杆(17)之间的间距与搅拌杆(17)的直径相适配,若干所述搅拌杆(17)远离搅拌轴(13)的一端均不与搅拌筒(2)的内壁相接触。

6.根据权利要求5所述的一种沥青搅拌用双轴搅拌装置,其特征在于:所述搅拌筒(2)顶面的一侧设置有检修口,所述检修口的顶部通过螺栓固定连接有密封盖(11)。
