专利号: 202320643448X
申请人: 南京倍优德电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

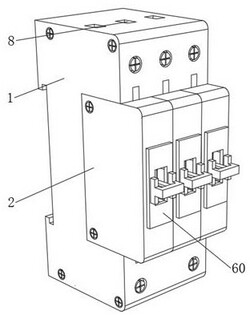

1.一种便于更换熔断器的浪涌保护器,包括:底座(1)和连接在底座(1)上不少于一个的防雷模块(2),其特征在于,所述防雷模块(2)上分别开设有容纳腔(3),所述容纳腔(3)的顶部与底部分别开设有限位槽(4),所述容纳腔(3)内分别设有熔断器本体(5)和用于更换熔断器本体(5)的拆装座组件(60);

所述拆装座组件(60)包括中间镂空的盖板(61)和设置在其远离容纳腔(3)一侧的把手(62),所述盖板(61)的另一侧连接有对称设置的弹性夹板(63),所述熔断器本体(5)安装在弹性夹板(63)的内侧,所述把手(62)的内侧对称设置有限位杆(64),所述限位杆(64)的一端分别穿过盖板(61)并位于限位槽(4)内,所述限位杆(64)之间连接有推动限位杆(64)相反运动的弹性件(65)。

2.根据权利要求1所述的一种便于更换熔断器的浪涌保护器,其特征在于,所述容纳腔(3)的顶部与底部分别连接具有弹性夹持功能的接线端(7),所述熔断器本体(5)的触头分别位于接线端(7)内并形成闭合电路。

3.根据权利要求1所述的一种便于更换熔断器的浪涌保护器,其特征在于,所述弹性件(65)为弹簧,所述弹簧的一端与其中一个限位杆(64)连接,另一端与另外一个限位杆(64)连接。

4.根据权利要求1所述的一种便于更换熔断器的浪涌保护器,其特征在于,所述弹性夹板(63)的内侧开设有与熔断器本体(5)表面相适配的夹槽(66)。

5.根据权利要求1所述的一种便于更换熔断器的浪涌保护器,其特征在于,所述底座(1)的顶部与底部分别开设有若干个电源的接口端(8)。

6.根据权利要求1所述的一种便于更换熔断器的浪涌保护器,其特征在于,所述容纳腔(3)的内壁两侧分别连接有两个导向块(9),所述导向块(9)之间分别形成导向槽,所述弹性夹板(63)的外侧分别连接有滑块(67),所述滑块(67)安装至导向槽内。
