专利号: 2023206524772
申请人: 吉首市丹望阿婆峰茶业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

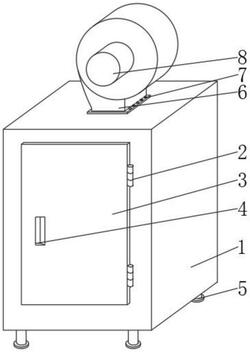

1.一种茶叶烘干用烘干机,包括烘干主体(1),其特征在于:所述烘干主体(1)的顶部固定连接有送风组件,所述烘干主体(1)的内部固定连接有发热网(13),所述烘干主体(1)的内部固定连接有驱动箱(9),所述驱动箱(9)的内部固定连接有旋转机构,所述驱动箱(9)的顶部固定连接有烘干架(14),所述烘干架(14)的外侧开设有通风口(1401),所述烘干架(14)的内壁分别固定连接有铺平板(15)和翻茶板(16),所述烘干架(14)与烘干主体(1)之间开设有通风腔(12),所述烘干主体(1)的底部固定连接有支撑腿(5)。

2.根据权利要求1所述的一种茶叶烘干用烘干机,其特征在于:所述送风组件包括风机(6)、固定螺丝(7)、驱动电机(8)和风轮(801),所述风机(6)固定连接在烘干主体(1)的顶部,所述风机(6)的顶部螺纹连接有固定螺丝(7),所述风机(6)的正面固定连接有驱动电机(8),所述驱动电机(8)的驱动端固定连接有风轮(801)。

3.根据权利要求1所述的一种茶叶烘干用烘干机,其特征在于:所述旋转机构包括旋转电机(10)和伸缩杆(11),所述旋转电机(10)固定连接在驱动箱(9)的内部,所述旋转电机(10)的驱动端固定连接有伸缩杆(11),所述伸缩杆(11)的顶端卡接有放料组件。

4.根据权利要求3所述的一种茶叶烘干用烘干机,其特征在于:所述放料组件包括装茶框(17)、对接套(18)、卡槽(1801)、对接杆(19)和卡板(20),所述装茶框(17)的正面位置固定连接有对接套(18),所述对接套(18)的外侧开设有卡槽(1801),所述对接套(18)的顶端固定连接有对接杆(19),所述对接杆(19)的外侧固定连接有卡板(20),所述装茶框(17)通过对接套(18)和卡槽(1801)卡接在伸缩杆(11)的顶端。

5.根据权利要求1所述的一种茶叶烘干用烘干机,其特征在于:所述烘干主体(1)的正面固定连接有铰链(2),所述烘干主体(1)通过铰链(2)活动连接有箱门(3),所述箱门(3)的正面固定连接有把手(4)。

6.根据权利要求1所述的一种茶叶烘干用烘干机,其特征在于:所述铺平板(15)和翻茶板(16)均设置有九个,九个所述铺平板(15)和翻茶板(16)均呈等距排列,九个所述铺平板(15)和翻茶板(16)对称设置。
