专利号: 2023206759867
申请人: 山西晋鼎高科机电设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

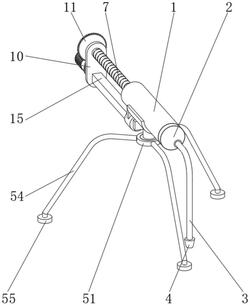

1.一种轴承润滑油加注装置,包括筒体(1)和筒盖(2),其特征在于:所述筒盖(2)的一侧连通设置有注油管(3),所述注油管(3)的另一端连通设置有出油口(4),所述筒体(1)的下方还设置有支架机构(5),所述筒体(1)的表面贯穿开设有螺纹套(6),所述螺纹套(6)的表面螺纹连接有螺杆(7),所述筒体(1)的内部滑动设置有推板(8),所述螺杆(7)的一端与推板(8)通过轴承座固定,所述推板(8)的另一侧固定有密封件(9),所述筒体(1)的一侧还设置有移动板(10),所述螺杆(7)贯穿移动板(10)并与其贯穿处转动连接,所述螺杆(7)的另一端固定有第一齿轮(11),所述移动板(10)的另一侧转动连接有旋转杆(13),所述旋转杆(13)的表面固定有第二齿轮(12),且第一齿轮(11)与第二齿轮(12)相互啮合,所述旋转杆(13)的另一端固定有旋钮(14),所述筒体(1)的底部还栓接有滑套(16),所述滑套(16)的内壁滑动设置有活动杆(15),所述活动杆(15)的另一端与移动板(10)栓接。

2.根据权利要求1所述的一种轴承润滑油加注装置,其特征在于:所述支架机构(5)包括连接座(51)、旋转柱(52)、支板(53)、支腿(54)和底板(55),所述旋转柱(52)与连接座(51)转动连接,所述支板(53)栓接在旋转柱(52)的顶部,所述支腿(54)栓接在连接座(51)的表面,所述底板(55)栓接在支腿(54)的底部。

3.根据权利要求2所述的一种轴承润滑油加注装置,其特征在于:所述支板(53)的整体呈弧形设计,且支板(53)的长度小于筒体(1)的长度。

4.根据权利要求1所述的一种轴承润滑油加注装置,其特征在于:所述筒体(1)的表面设置有外螺纹(17),所述筒盖(2)的内壁设置有内螺纹(18)。

5.根据权利要求1所述的一种轴承润滑油加注装置,其特征在于:所述第一齿轮(11)的直径大于第二齿轮(12)的直径,且第一齿轮(11)的齿轮数多于第二齿轮(12)的齿牙数。

6.根据权利要求1所述的一种轴承润滑油加注装置,其特征在于:所述推板(8)和密封件(9)均为圆形设计,所述密封件(9)的面积与推板(8)的面积相同。
