专利号: 2023206778514
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

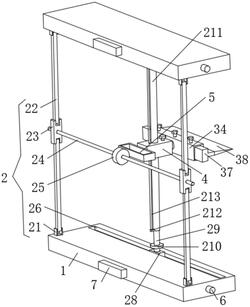

1.一种室内装修用墙面找平器,其特征在于:包括支撑板(1)和支撑单元(2);

支撑板(1):共两个;

支撑单元(2):包含有活动座(21)、连接板(22)、连接座(23)、双向螺杆一(24)、转盘一(25)、滑槽(26)、滑块(27)、螺纹孔(28)、双向螺杆二(29)、转盘二(210)和套筒(211),所述活动座(21)和滑槽(26)均设置在两个支撑板(1)的相对侧面上,活动座(21)共四个且均转动连接连接板(22)的一端,两个连接板(22)为一组,每组连接板(22)的另一端均转动连接连接座(23),两个连接座(23)分别螺纹连接双向螺杆一(24)的两侧螺纹,所述双向螺杆一(24)的两侧螺纹方向相反,双向螺杆一(24)的中间位置设置有转盘一(25),所述滑块(27)滑动连接在滑槽(26)内,滑块(27)和滑槽(26)均为T型,滑块(27)的上设置有螺纹孔(28),所述螺纹孔(28)螺纹连接双向螺杆二(29)的一端螺纹,所述双向螺杆二(29)的两端螺纹方向相反,双向螺杆二(29)的另一端螺纹连接套筒(211),双向螺杆二(29)上设置有转盘二(210),所述套筒(211)上滑动连接有滑座(4),所述滑座(4)上设置有刮平单元(3)。

2.根据权利要求1所述的一种室内装修用墙面找平器,其特征在于:所述支撑单元(2)还包括固定板(212)和限位杆(213),所述固定板(212)共两个且分别设置在套筒(211)的上下端侧面,两个固定板(212)之间设置有限位杆(213),所述限位杆(213)滑动连接滑座(4)。

3.根据权利要求1所述的一种室内装修用墙面找平器,其特征在于:所述刮平单元(3)包含有转轴(31)、定位槽(32)、螺栓一(33)、安装板(34)、安装槽(35)、螺栓二(36)、刮板座(37)和刮板(38),所述转轴(31)转动连接在滑座(4)上,转轴(31)位于滑座(4)内的部分上设置有定位槽(32),所述螺栓一(33)设置在滑座(4)上,螺栓一(33)螺纹连接定位槽(32),所述安装板(34)设置在转轴(31)的端部,安装板(34)上设置有安装槽(35)和螺栓二(36),所述安装槽(35)内滑动连接有刮板座(37),所述刮板座(37)连接刮板(38),刮板座(37)和安装槽(35)均为T型。

4.根据权利要求1所述的一种室内装修用墙面找平器,其特征在于:还包括把手(5),所述把手(5)设置在滑座(4)的侧面。

5.根据权利要求1所述的一种室内装修用墙面找平器,其特征在于:还包括激光器(6)和水平尺(7),所述激光器(6)设置在支撑板(1)的两侧,所述水平尺(7)设置在支撑板(1)的侧面,激光器(6)的输入端电连接外部控制开关的输出端。

6.根据权利要求3所述的一种室内装修用墙面找平器,其特征在于:还包括定位块一(8)和定位块二(9),所述定位块一(8)设置在刮板座(37)上,所述定位块二(9)设置在安装板(34)上。
