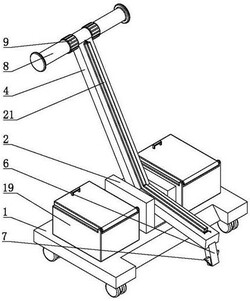

1.一种市政井盖翘起装置，包括车架（1），其特征在于，车架（1）上端转动连接有转动架（2），转动架（2）内壁左右两侧分别开设有腰形槽（3），转动架（2）内设有可前后移动且L形的翘杆（4），翘杆（4）左右两侧分别固定连接有插入其对应侧腰形槽（3）内的插杆（5），翘杆（4）前端固定连接有伸入杆（6），伸入杆（6）左右两侧分别设有卡块（7），两个卡块（7）可相对或相背运动，翘杆（4）上次左右两端分别固定连接有扶手（8），扶手（8）上转动连接有转轮（9）。

2.根据权利要求1所述的一种市政井盖翘起装置，其特征在于，所述翘杆（4）中部开设有让位槽（10），让位槽（10）内转动连接有与插杆（5）同轴且T字形固定架（11），转动架（2）内左右两侧分别开设有位于腰形槽（3）下端的滑动槽（12），固定架（11）左右两端插入其对应侧的滑动槽（12）内，两个滑动槽（12）的相背端开设有多个沿其前后方向均布的限位槽（13），固定架（11）左右两侧分别滑动连接有可插入其对应侧限位槽（13）内的限位块（14），两个限位块（14）可相对或相背运动。

3.根据权利要求2所述的一种市政井盖翘起装置，其特征在于，所述固定架（11）左右两侧分别固定连接有位于固定架（11）与其对应侧限位块（14）之间的复位弹簧，两个限位块（14）的相对端分别经第一钢索（15）与左侧的转轮（9）固定连接。

4.根据权利要求1所述的一种市政井盖翘起装置，其特征在于，所述伸入杆（6）内固定连接有两个与卡块（7）一一对应且位于卡块（7）正后方的定位杆（16），定位杆（16）上套接有位于伸入杆（6）与卡块（7）之间的压簧，伸入杆（6）内固定连接有两个与卡块（7）一一对应的限位杆（17），卡块（7）后端经第二钢索（18）绕过限位杆（17）后与右侧的转轮（9）固定连接。

5.根据权利要求1所述的一种市政井盖翘起装置，其特征在于，所述车架（1）左右两侧分别固定连接有工具箱（19），工具箱（19）上端铰接有盖板，盖板上端固定连接有把手。

6.根据权利要求2所述的一种市政井盖翘起装置，其特征在于，所述固定架（11）上端开设有转动槽（20）。

7.根据权利要求4所述的一种市政井盖翘起装置，其特征在于，所述翘杆（4）上端固定连接有排线管（21），第一钢索（15）与第二钢索（18）位于排线管（21）内。
