专利号: 202320696793X
申请人: 杭州奕捷工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

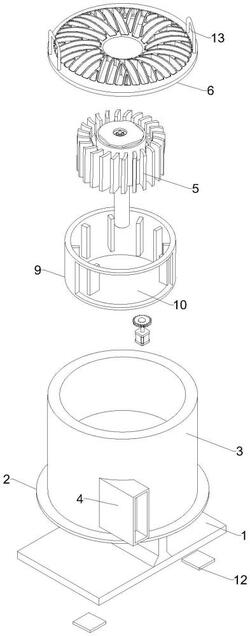

1.一种摇头式的壁炉风扇,包括导热底座(1),其特征在于:所述导热底座(1)的顶部安装有连接盘(2),所述连接盘(2)的顶部转动连接有罩体(3),所述罩体(3)的顶部设有进风盖(6),所述罩体(3)的外侧臂上设有出风管(4),所述罩体(3)的内腔安装有由电机驱动的离心叶轮(5),所述连接盘(2)的顶部位于罩体(3)内腔的部分设有驱动罩体(3)摆动的驱动机构。

2.根据权利要求1所述的一种摇头式的壁炉风扇,其特征在于:驱动机构包括的齿轮(8),所述齿轮(8)由安装在连接盘(2)上的正反转电机驱动,所述罩体(3)的内壁设有与齿轮(8)啮合传动的齿环(7)。

3.根据权利要求2所述的一种摇头式的壁炉风扇,其特征在于:所述连接盘(2)的顶部安装有散热罩(9),所述正反转电机位于散热罩(9)的内腔,所述散热罩(9)的一侧开设有被齿轮(8)穿过的缺口(10),所述散热罩(9)的内壁设有散热片(11)。

4.根据权利要求2所述的一种摇头式的壁炉风扇,其特征在于:所述连接盘(2)上设有与驱动离心叶轮(5)转动的电机,及驱动齿轮(8)转动的正反转电机的温差发电模块。

5.根据权利要求1所述的一种摇头式的壁炉风扇,其特征在于:所述导热底座(1)的底部设有磁块(12)。

6.根据权利要求1所述的一种摇头式的壁炉风扇,其特征在于:所述进风盖(6)的顶部设有拉手(13)。
