专利号: 2023207042616
申请人: 吴佰芳
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

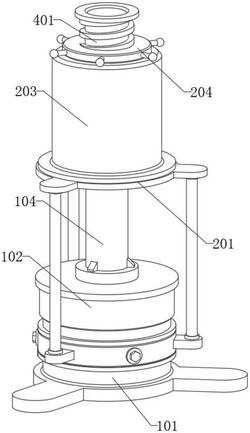

1.分泌物化验装置,其特征在于:包括:控制部(1)、连接部(2)、送料部(3)、剔除部(4);

所述控制部(1)包括:带动筒(102);所述带动筒(102)为圆柱筒状结构,带动筒(102)的内部设有圆柱状凸起,带动筒(102)的内壁上设有卡齿,带动筒(102)的内壁上设有圆环状凸起,带动筒(102)的顶部设有圆柱状凹槽,带动筒(102)的圆柱状凹槽连接有矩形凹槽,带动筒(102)转动连接在控制部(1)的固定架(101)上;所述连接部(2)设置在控制部(1)的上方,连接部(2)的支撑架(201)通过螺钉固定在固定架(101)上,连接部(2)的辅助环(202)内插接有控制部(1)的化验管(104)内,连接部(2)包括:稳定筒(203);所述稳定筒(203)为圆柱筒状结构,稳定筒(203)上设有圆形通孔,稳定筒(203)的外壁上设有圆环状凸起,稳定筒(203)的底部设有圆柱状凸起,稳定筒(203)插在支撑架(201)的顶部;所述送料部(3)设置在连接部(2)的内部,送料部(3)的送料筒(301)固定在稳定筒(203)内,送料筒(301)的底部插接在化验管(104)上,送料部(3)包括:橡胶塞环(303);所述橡胶塞环(303)为圆环状结构,橡胶塞环(303)的外壁上设有圆环状凸起,橡胶塞环(303)设置在送料筒(301)的内部;

所述剔除部(4)设置在送料部(3)的内部,剔除部(4)的剔料筒(401)滑动连接在橡胶塞环(303)内,剔料筒(401)的外壁上通过螺钉固定有送料部(3)的约束架(304),剔料筒(401)螺纹连接在连接部(2)的调节环(204)内。

2.如权利要求1所述的分泌物化验装置,其特征在于:所述固定架(101)为圆柱状结构,固定架(101)的外壁上设有矩形凸起,固定架(101)的外壁上设有圆环状凸起,固定架(101)的外壁上设有圆环状凹槽,固定架(101)的顶部设有圆柱状凹槽,固定架(101)上设有控制电机。

3.如权利要求1所述的分泌物化验装置,其特征在于:所述控制部(1)还包括:带动块(103);所述带动块(103)为柱状齿轮结构,带动块(103)上设有圆柱状凸起,带动块(103)与固定架(101)的控制电机相连接,带动块(103)与带动筒(102)通过卡齿相连接;所述化验管(104)为圆柱管状结构,化验管(104)的外壁上设有圆环状凸起,化验管(104)的外壁上设有矩形凸起,化验管(104)插接在带动筒(102)内。

4.如权利要求1所述的分泌物化验装置,其特征在于:所述支撑架(201)为圆环状结构,支撑架(201)的外壁上设有矩形凸起,支撑架(201)的矩形凸起上设有圆柱杆,支撑架(201)通过圆柱杆固定有圆盘状结构,支撑架(201)的圆盘状结构上设有圆形通孔,支撑架(201)的圆盘状结构上设有圆形插孔;所述辅助环(202)为圆环状结构,辅助环(202)的外壁上设有圆环状凸起,辅助环(202)的内部上设有圆环状凸起,辅助环(202)转动连接在支撑架(201)的圆形通孔内。

5.如权利要求1所述的分泌物化验装置,其特征在于:所述调节环(204)为圆柱状结构,调节环(204)的外壁上设有圆环状凸起,调节环(204)上设有螺纹通孔,调节环(204)的外壁上设有转柄,调节环(204)转动连接在稳定筒(203)的圆形通孔内。

6.如权利要求1所述的分泌物化验装置,其特征在于:所述送料部(3)还包括:稳定槽(302);所述送料筒(301)为圆柱筒状结构,送料筒(301)的底部设有锥形筒状凸起,送料筒(301)的内壁上设有圆环状凸起;所述稳定槽(302)为长方形凹槽,稳定槽(302)设置在送料筒(301)的内壁上。

7.如权利要求6所述的分泌物化验装置,其特征在于:所述约束架(304)为圆环状结构,约束架(304)的外壁上设有长方形凸起,约束架(304)的长方形凸起滑动连接在稳定槽(302)内。

8.如权利要求1所述的分泌物化验装置,其特征在于:所述剔除部(4)还包括:漏孔(402);所述剔料筒(401)为圆柱筒状结构,剔料筒(401)的顶部设有螺纹杆状凸起,剔料筒(401)的螺纹杆状凸起上设有圆形通孔,剔料筒(401)的外壁上设有圆环状凸起;所述漏孔(402)为圆形通孔,漏孔(402)开设在剔料筒(401)上。
