专利号: 2023207078463
申请人: 郴州贵享科技服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

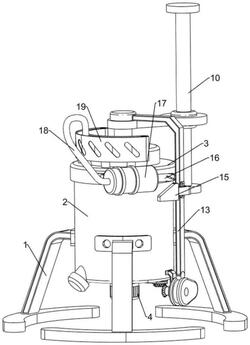

1.一种酒店毛巾专用的高效洗涤装置,包括有支架(1)、清洗桶(2)、密封盖(3)、电机(4)和清洗笼(5),支架(1)上安装有清洗桶(2),清洗桶(2)上可分离式地安装有密封盖(3),清洗桶(2)内部转动式地安装有清洗笼(5),清洗笼(5)与安装在清洗桶(2)下的电机(4)输出轴相连,其特征在于,还包括有捶打组件,清洗桶(2)上设置有捶打组件。

2.根据权利要求1所述的一种酒店毛巾专用的高效洗涤装置,其特征在于,所述捶打组件包括有皮带组件(6)、主动锥齿(7)、从动锥齿(8)、凸轮(9)、顶杆(12)、捶打棒(13)和宝塔弹簧(14),清洗桶(2)一侧安装有主动锥齿(7),主动锥齿(7)与电机(4)输出轴上共同安装有皮带组件(6),清洗桶(2)安装有主动锥齿(7)的一侧安装有凸轮(9),凸轮(9)靠近主动锥齿(7)的一侧安装有与主动锥齿(7)啮合的从动锥齿(8),凸轮(9)上滑动式地安装有顶杆(12),顶杆(12)远离凸轮(9)的一端连接有捶打棒(13),捶打棒(13)穿透密封盖(3)延伸入清洗笼(5)内部,捶打棒(13)上绕装有宝塔弹簧(14),宝塔弹簧(14)的底端与密封盖(3)固定式连接。

3.根据权利要求2所述的一种酒店毛巾专用的高效洗涤装置,其特征在于,还包括有电动导杆(10)和连接板(11),清洗桶(2)一侧安装有电动导杆(10),电动导杆(10)通过连接板(11)连接捶打棒(13)。

4.根据权利要求3所述的一种酒店毛巾专用的高效洗涤装置,其特征在于,还包括有楔形块(15)、活塞杆(16)、套筒(17)和复位弹簧(1701),顶杆(12)上固定式地安装有楔形块(15),密封盖(3)一侧安装有套筒(17),套筒(17)靠近楔形块(15)的一端滑动式地安装有活塞杆(16),活塞杆(16)位于楔形块(15)上方,套筒(17)内设置有复位弹簧(1701),复位弹簧(1701)一端连接活塞杆(16),另一端连接套筒(17)侧壁。

5.根据权利要求4所述的一种酒店毛巾专用的高效洗涤装置,其特征在于,还包括有软管(18)和清洗液存放箱(19),密封盖(3)上设置有清洗液存放箱(19),清洗液存放箱(19)下端设置有若干开口,清洗液存放箱(19)通过软管(18)与套筒(17)连接。

6.根据权利要求5所述的一种酒店毛巾专用的高效洗涤装置,其特征在于,还包括有单向阀组件(1601),活塞杆(16)内部靠近套筒(17)的一端设置有单向阀组件(1601),清洗液存放箱(19)开口处亦设置有单向阀组件(1601)。
