专利号: 2023207081625
申请人: 杭州银诚安防科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

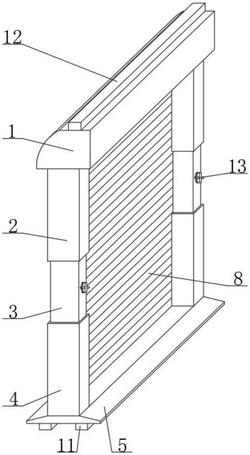

1.防盗卷帘门,包括收卷框(1)、安装门槛(5)和卷帘门主体(8),其特征在于:所述收卷框(1)的下端外侧固定连接有顶部侧框(2),所述顶部侧框(2)的内侧下端滑动连接有中心撑柱(3),所述中心撑柱(3)的下端外侧滑动连接有底部侧框(4),所述底部侧框(4)的下端固定连接有安装门槛(5),所述中心撑柱(3)的内部右侧转动连接有双向螺杆(6),所述双向螺杆(6)的外端外侧螺旋连接有传动套管(7),所述传动套管(7)分别与顶部侧框(2)和底部侧框(4)之间固定连接,所述收卷框(1)的内侧绕覆有卷帘门主体(8),所述卷帘门主体(8)分别与顶部侧框(2)、中心撑柱(3)和底部侧框(4)之间滑动连接,所述卷帘门主体(8)的下端左侧固定连接有连接块(9),所述连接块(9)的内侧螺旋连接有固定螺杆(10),所述固定螺杆(10)与底部侧框(4)之间转动连接。

2.根据权利要求1所述的防盗卷帘门,其特征在于:所述安装门槛(5)的下端固定连接有底部卡条(11)。

3.根据权利要求1所述的防盗卷帘门,其特征在于:所述收卷框(1)的上端固定连接有顶部卡条(12)。

4.根据权利要求1所述的防盗卷帘门,其特征在于:所述中心撑柱(3)的右侧转动连接有转盘(13),所述转盘(13)的左端固定连接有第一蜗杆(14),所述第一蜗杆(14)的前端啮合连接有第一蜗轮(15),所述第一蜗轮(15)与双向螺杆(6)之间固定连接。

5.根据权利要求1所述的防盗卷帘门,其特征在于:所述固定螺杆(10)的上端固定连接有固定套管(16),所述固定套管(16)上端内侧滑动连接有传动卡轴(17),所述传动卡轴(17)与顶部侧框(2)之间转动连接。

6.根据权利要求1所述的防盗卷帘门,其特征在于:所述收卷框(1)的内部外端固定连接有马达(18),所述马达(18)的输出轴右端固定连接有第二蜗杆(19),所述第二蜗杆(19)的外侧啮合连接有第二蜗轮(20),所述第二蜗轮(20)与传动卡轴(17)之间固定连接。

7.根据权利要求1所述的防盗卷帘门,其特征在于:所述顶部侧框(2)、中心撑柱(3)和底部侧框(4)的内侧面均开设有限位滑槽,所述限位滑槽的位置大小与卷帘门主体(8)的位置大小相对应。
