专利号: 2023207107894
申请人: 山东诚森建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

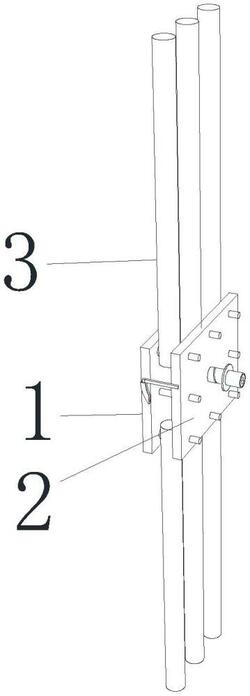

1.一种建筑工程建筑爬架,包括基板(1),其特征在于,所述基板(1)的前后端均固定连接有弧形的套块(4),所述基板(1)的右表面固定连接有六个六边形柱(14),每个所述六边形柱(14)上均固定连接有插杆(13),所述基板(1)的中间部分开设有圆槽(6),所述基板(1)的右侧设置有连接机构;

所述连接机构包括连接板(2),所述连接板(2)和基板(1)之间设置有六个连接杆(3),每个所述连接杆(3)的端部均开设有六边形的杆槽(15),六个所述杆槽(15)分别与六个六边形柱(14)活动套接。

2.根据权利要求1所述的一种建筑工程建筑爬架,其特征在于,所述基板(1)上还固定连接有两个立杆(5),所述圆槽(6)内活动套接有螺纹柱(11),所述螺纹柱(11)的左端固定套接有两个限位环(12),两个所述限位环(12)分别与基板(1)的左右面活动接触。

3.根据权利要求2所述的一种建筑工程建筑爬架,其特征在于,所述螺纹柱(11)的右端开设有环型槽(7),所述环型槽(7)的环型槽面为螺纹面,所述环型槽(7)内螺纹套接有螺环(9),所述螺环(9)上固定套接有卡环(10),所述螺环(9)外径与螺纹柱(11)直径相同。

4.根据权利要求3所述的一种建筑工程建筑爬架,其特征在于,所述连接板(2)上开设有八个通槽(16),所述连接板(2)的中间部分还开设有中间槽(17),所述中间槽(17)与螺纹柱(11)螺纹套接。

5.根据权利要求4所述的一种建筑工程建筑爬架,其特征在于,位于上端和下端的六个所述通槽(16)分别与六个插杆(13)活动套接,位于中间的两个所述通槽(16)分别与两个立杆(5)活动套接,所述螺纹柱(11)的右表面开设有调节槽(8)。

6.根据权利要求5所述的一种建筑工程建筑爬架,其特征在于,所述连接板(2)的前后面贯穿有长槽(21),所述长槽(21)内活动套接有长杆(19),所述长杆(19)的两端均固定连接有转杆(20),两个所述转杆(20)的端部均固定连接有弧形的卡杆(18),所述卡杆(18)与套块(4)活动卡接。
