专利号: 2023207183722
申请人: 唐绍伟
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

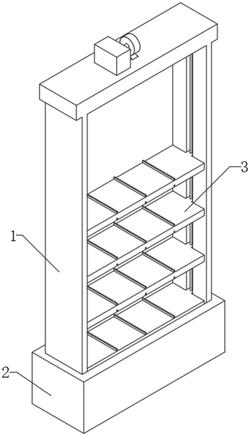

1.一种可升降多层摆放载具,包括箱体(1),其特征在于:所述箱体(1)固定安装在底座(2)的上端,所述箱体(1)与底座(2)的内部活动安装有摆放机构(3),所述摆放机构(3)包括有摆放板(301),所述摆放板(301)设有若干个,且若干个摆放板(301)分别活动安装在箱体(1)与底座(2)的内部,所述摆放板(301)之间通过拉绳(308)之间互相连接;

所述拉绳(308)的上端缠绕安装在转杆(311)的杆身外侧,所述转杆(311)活动贯穿安装在箱体(1)的内部上端,所述转杆(311)与电机(315)之间互相连接。

2.根据权利要求1所述的一种可升降多层摆放载具,其特征在于:所述底座(2)的内部设有暂存槽(201),所述摆放板(301)分别活动安装在暂存槽(201)的内部;

所述摆放板(301)的下表面分别设有若干限位槽(302),所述摆放板(301)的上表面分别固定安装有若干限位板(303),所述限位板(303)与限位槽(302)之间卡合连接。

3.根据权利要求2所述的一种可升降多层摆放载具,其特征在于:所述摆放板(301)的两端分别固定安装有连接块(305),所述连接块(305)分别活动安装在引导槽(304)的内部,所述引导槽(304)分别设于箱体(1)的内部两侧,所述连接块(305)的内部分别活动贯穿安装有拉绳(308)。

4.根据权利要求3所述的一种可升降多层摆放载具,其特征在于:所述连接块(305)的上表面分别贯穿设有通孔(306),所述拉绳(308)分别活动贯穿安装在通孔(306)的内部,所述连接块(305)的下表面分别设有定位槽(307),所述拉绳(308)的外侧分别固定安装有定位板(309),所述定位板(309)分别卡合安装在定位槽(307)的内部。

5.根据权利要求3所述的一种可升降多层摆放载具,其特征在于:所述箱体(1)上端内部的两侧分别设有收集腔(310),所述收集腔(310)分别与引导槽(304)之间互相平行,所述收集腔(310)的内部分别活动贯穿安装有转杆(311),所述拉绳(308)的上端分别活动贯穿安装在收集腔(310)的内部,并和转杆(311)之间缠绕连接。

6.根据权利要求5所述的一种可升降多层摆放载具,其特征在于:所述箱体(1)的内部上端贯穿设有旋转槽(313),所述旋转槽(313)的内部活动安装有第一齿轮(312),所述第一齿轮(312)的内部固定贯穿安装有转杆(311);

所述箱体(1)的上表面安装有电机(315),所述电机(315)的输出端与第二齿轮(314)之间互相连接,所述第二齿轮(314)与第一齿轮(312)之间啮合连接。
