专利号: 2023207189216
申请人: 郑玉春
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

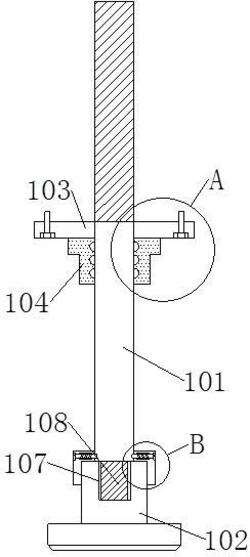

1.一种气动截止阀阀杆,包括杆体(101)和连接于其下端的螺杆(108),其特征在于:

所述杆体(101)下方设有阀瓣(102),所述阀瓣(102)上面开有螺栓孔(107),所述螺杆(108)下端拧入螺栓孔(107)内,所述杆体(101)外部调节有位于阀瓣(102)外部的连接套二(109),所述连接套二(109)与杆体(101)之间设有限位构件,所述限位构件包括插板(113)、插杆(114)和弹簧(115),所述插杆(114)用于对杆体(101)进行限位,所述杆体(101)外部上端设有加固组件。

2.根据权利要求1所述的一种气动截止阀阀杆,其特征在于:所述连接套二(109)内壁与杆体(101)外壁和阀瓣(102)外壁上端贴合,所述连接套二(109)内部左右端均开有容纳腔(112)。

3.根据权利要求2所述的一种气动截止阀阀杆,其特征在于:所述连接套二(109)外壁左右面均开有凹槽(111),所述插板(113)设有两块并分别与两个所述凹槽(111)卡接,所述插杆(114)设有两根并分别连接于两块所述插板(113)靠内的一端。

4.根据权利要求3所述的一种气动截止阀阀杆,其特征在于:所述杆体(101)外壁左右端均开有限位槽(110),所述插杆(114)贯穿出相近的所述容纳腔(112)并插入相近的所述限位槽(110)内,所述弹簧(115)设有两根并分别套接于两根所述插杆(114)外部,所述弹簧(115)一端与插杆(114)外部连接,所述弹簧(115)另一端与容纳腔(112)内壁靠外的一端连接。

5.根据权利要求1所述的一种气动截止阀阀杆,其特征在于:所述加固组件包括连接套一(104)和连接块(105),所述连接块(105)呈弧形并设有若干块,若干块所述连接块(105)均连接于杆体(101)外部。

6.根据权利要求5所述的一种气动截止阀阀杆,其特征在于:还包括安装板(103),所述连接套一(104)套接固定于杆体(101)外部并与若干块所述连接块(105)连接,所述安装板(103)套接固定于杆体(101)外部并位于连接套一(104)上端。
