专利号: 2023207267431
申请人: 河南颍淮建工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

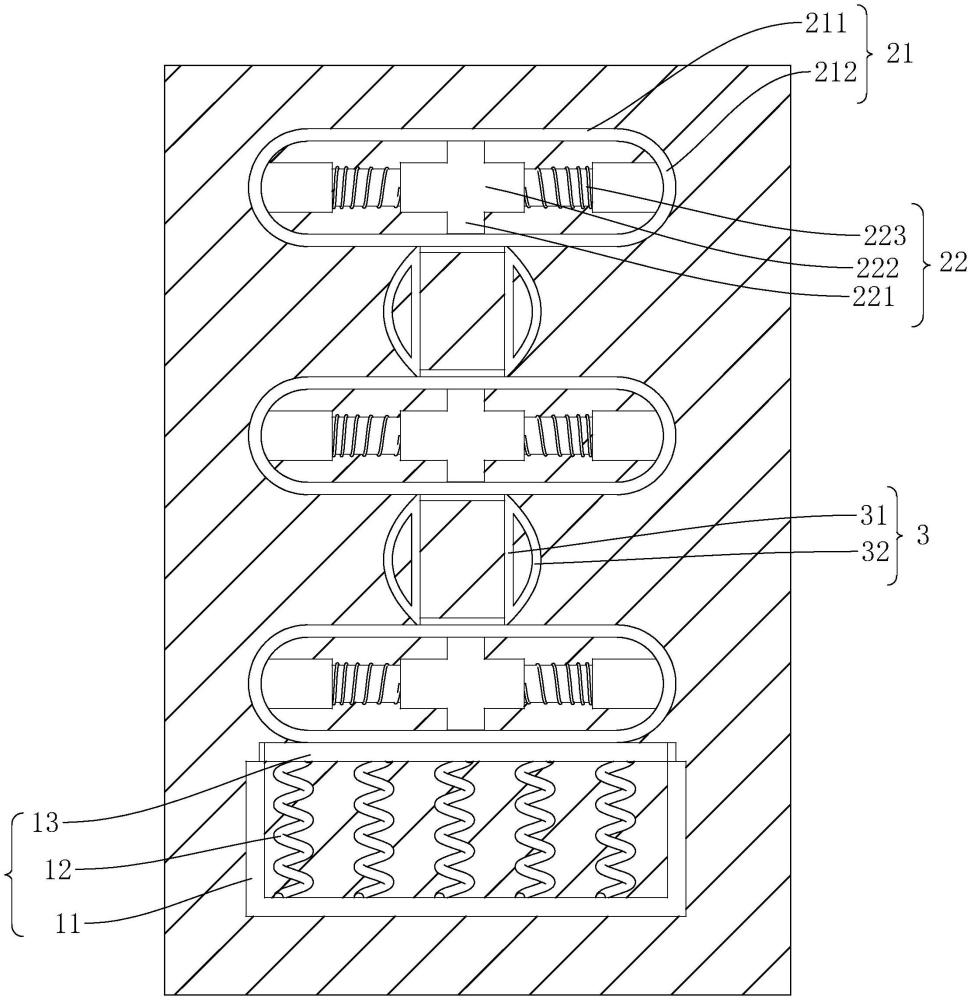

1.一种房建墙体抗震结构,其特征在于:包括设置在墙体内部的减震机构(0),所述减震机构(0)包括底座(1)和设置在底座(1)上的第一减震组件(2),所述第一减震组件(2)用于缓冲墙体受到的横向冲击力,所述第一减震组件(2)包括缓冲件(21),所述缓冲件(21)包括两个平板(211)和两个弧形侧板(212),两个所述平板(211)和两个所述弧形侧板(212)相互连接形成腰形空壳,所述弧形侧板(212)呈凸状弧形。

2.根据权利要求1所述的一种房建墙体抗震结构,其特征在于:所述缓冲件(21)内部设置有多个用于分散腰形空壳受到冲击力的减震装置(22),多个所述减震装置(22)在缓冲件(21)内部分布。

3.根据权利要求2所述的一种房建墙体抗震结构,其特征在于:所述减震装置(22)包括固定杆(221)和连接杆(222),所述固定杆(221)和连接杆(222)固定连接,所述固定杆(221)与缓冲件(21)的平板(211)固定连接。

4.根据权利要求3所述的一种房建墙体抗震结构,其特征在于:所述连接杆(222)的两侧对称设置有减震件(223),所述减震件(223)包括套筒(2231)和内杆(2232),所述内杆(2232)滑动穿设在套筒(2231)内,所述内杆(2232)的外部设置有减震弹簧(2233)。

5.根据权利要求1所述的一种房建墙体抗震结构,其特征在于:所述第一减震组件(2)设置为多个,相邻所述缓冲件(21)之间设置有第二减震组件(3),所述第二减震组件(3)用于缓冲墙体受到的纵向冲击力。

6.根据权利要求5所述的一种房建墙体抗震结构,其特征在于:所述第二减震组件(3)包括连接架(31)和弧形板(32),所述弧形板(32)与连接架(31)固定连接,所述连接架(31)与相邻所述平板(211)固定连接。

7.根据权利要求6所述的一种房建墙体抗震结构,其特征在于:所述弧形板(32)设置为两个,两个所述弧形板(32)对称分布在连接架(31)两侧,所述弧形板(32)在连接架(31)外部呈凸状弧形。

8.根据权利要求1所述的一种房建墙体抗震结构,其特征在于:所述底座(1)包括固定座(11)、弹簧(12)和上盖板(13),所述弹簧(12)设置在固定座(11)和上盖板(13)之间,所述弹簧(12)的一端与固定座(11)固定连接,另一端与上盖板(13)固定连接。

9.根据权利要求8所述的一种房建墙体抗震结构,其特征在于:所述固定座(11)包括底板(111)和两个侧板(112),所述底板(111)和两个所述侧板(112)形成开口朝上的U型结构。

10.根据权利要求9所述的一种房建墙体抗震结构,其特征在于:所述上盖板(13)上设置有滑块(131),所述滑块(131)与侧板(112)相互对应,所述侧板(112)上开设有与滑块(131)相互配合的滑槽(113)。
