专利号: 2023207307284
申请人: 广西乐旋农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

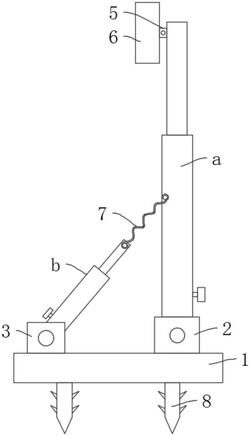

1.一种农业用树苗生长矫正设备,其特征在于:包括固定板(1),所述固定板(1)的下端固定连接有至少一个固定结构(8),所述固定板(1)的上端分别固定连接第一铰接座(2)与第二铰接座(3),所述第一铰接座(2)与第二铰接座(3)分别铰接有第一伸缩杆(a)与第二伸缩杆(b),所述第一伸缩杆(a)的伸缩端固定连接有第三铰接座(5),所述第三铰接座(5)铰接有抵压板(6),且抵压板(6)朝向第二铰接座(3)上方设置,所述第二伸缩杆(b)的伸缩端与第一伸缩杆(a)的筒身连接有拉簧(7)。

2.根据权利要求1所述的一种农业用树苗生长矫正设备,其特征在于:所述第一伸缩杆(a)与第二伸缩杆(b)均包括固定筒(41)、伸缩杆件(42)、螺纹杆(43)、锥齿轮组(44)、转轴(45);

所述伸缩杆件(42)位于固定筒(41)的端部截面为T型,所述伸缩杆件(42)的一端与固定筒(41)限位滑动连接、另一端延伸至固定筒(41)外,所述螺纹杆(43)与固定筒(41)转动连接、且与伸缩杆件(42)螺纹连接,所述转轴(45)与螺纹杆(43)垂直分布,所述转轴(45)通过锥齿轮组(44)与螺纹杆(43)传动连接。

3.根据权利要求2所述的一种农业用树苗生长矫正设备,其特征在于:所述锥齿轮组(44)包括两个垂直分布且相互啮合的第一锥齿轮和第二锥齿轮,且第一锥齿轮和第二锥齿轮分别与螺纹杆(43)、转轴(45)固定连接。

4.根据权利要求2所述的一种农业用树苗生长矫正设备,其特征在于:所述转轴(45)位于固定筒(41)外的一端固定连接有转动把手。

5.根据权利要求1所述的一种农业用树苗生长矫正设备,其特征在于:所述抵压板(6)为弧形结构,所述抵压板(6)的内侧胶合固定连接有橡胶垫。

6.根据权利要求1所述的一种农业用树苗生长矫正设备,其特征在于:所述第二伸缩杆(b)的伸缩端和第一伸缩杆(a)的筒身均固定连接有固定销,所述拉簧(7)的两端分别活动套设在固定销上。

7.根据权利要求1所述的一种农业用树苗生长矫正设备,其特征在于:所述固定结构(8)包括固定连接在固定板(1)下端的插杆,所述插杆外壁固定连接有多个倒齿。
