专利号: 2023207368926
申请人: 黄伟
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

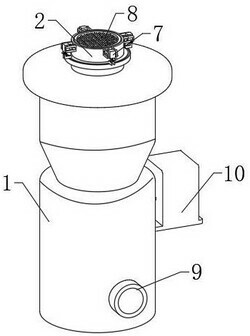

1.一种烟气脱硫脱硝装置,包括机体(1)、进气管(2)和设置于进气管(2)表面的紧固机构,其特征在于:所述机体(1)的顶部固定连接带动进气管(2),所述紧固机构包括传动组件和受力组件;

所述传动组件包括控制环(3)、传动板(4)和连接杆(5),所述进气管(2)的表面螺纹连接有控制环(3),所述控制环(3)的顶部旋转连接有传动板(4),所述传动板)(4)的表面固定连接有连接杆(5);

所述受力组件包括连接板(6)、衔接块(7)、滤网(8)和插杆(17),所述连接杆(5)的表面滑动连接有连接板(6),所述连接板(6)的顶部固定连接有衔接块(7),所述衔接块(7)的侧面固定连接有插杆(17),所述插杆(17)的表面滑动连接有滤网(8)。

2.根据权利要求1所述的一种烟气脱硫脱硝装置,其特征在于:所述机体(1)的表面固定连接有排气管(9),所述机体(1)的右侧固定连接有混合箱(10),所述混合箱(10)的侧面连接有导管(11),所述导管(11)尾部固定连接有衔接环(12),所述衔接环(12)的底部旋转连接有旋转板(13),所述旋转板(13)的表面设置有喷洒孔(14),所述机体(1)的内壁固定连接有第一滤层(15),所述第一滤层(15)的上方位于机体(1)的内壁固定连接有第二滤层(16)。

3.根据权利要求1所述的一种烟气脱硫脱硝装置,其特征在于:所述控制环(3)的顶部设置有与控制环(3)圆心位于同一点的圆形槽,所述传动板(4)嵌入进圆形槽内部。

4.根据权利要求1所述的一种烟气脱硫脱硝装置,其特征在于:所述连接杆(5)垂直设置于传动板(4)的内壁。

5.根据权利要求1所述的一种烟气脱硫脱硝装置,其特征在于:所述连接杆(5)嵌入进连接板(6)表面的斜槽内部。

6.根据权利要求1所述的一种烟气脱硫脱硝装置,其特征在于:所述滤网(8)的侧面设置有与插杆(17)尺寸相匹配的插孔,所述滤网(8)通过插杆(17)构成固定结构。

7.根据权利要求2所述的一种烟气脱硫脱硝装置,其特征在于:所述旋转板(13)内部为空心设计,所述喷洒孔(14)在旋转板(13)的表面呈竖向均匀排列。

8.根据权利要求2所述的一种烟气脱硫脱硝装置,其特征在于:所述第一滤层(15)与第二滤层(16)为活性炭材质。
