专利号: 2023207377060
申请人: 刘媛
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

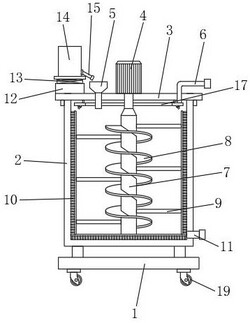

1.一种农艺种植用施肥搅拌桶,包括底板(1),其特征在于:所述底板(1)上方设有搅拌桶(2),所述搅拌桶(2)上方设有盖板(3),所述盖板(3)上方中心固定连接有驱动电机(4),所述驱动电机(4)相邻一侧设有进料口(5),所述驱动电机(4)另一侧设有进水管(6),所述驱动电机(4)输出端连接有传动轴(7),所述传动轴(7)外部一周连接有螺旋引导板(8),所述螺旋引导板(8)相邻一侧位于所述传动轴(7)外部设有搅拌杆(9),所述搅拌杆(9)一端连接有清洁刷(10),所述搅拌桶(2)下方设有出料口(11)。

2.根据权利要求1所述的一种农艺种植用施肥搅拌桶,其特征在于:所述进料口(5)相邻一侧设有支座(12),所述支座(12)上方设有电子秤(13),所述电子秤(13)上方连接有量桶(14),所述量桶(14)下方一侧设有导料管(15),所述导料管(15)上设有堵头。

3.根据权利要求2所述的一种农艺种植用施肥搅拌桶,其特征在于:所述量桶(14)内部下方设有导料板(16),所述导料板(16)在所述量桶(14)内部倾斜设置,所述导料板(16)向所述导料管(15)一侧倾斜,所述导料管(15)一端向所述进料口(5)倾斜,所述导料管(15)出口设于所述进料口(5)上方,所述进料口(5)下方延伸至所述搅拌桶(2)内部。

4.根据权利要求1所述的一种农艺种植用施肥搅拌桶,其特征在于:所述进水管(6)下方延伸至所述搅拌桶(2)内部并与集水板(17)连接,所述集水板(17)呈圆环形,所述集水板(17)下方一周设有若干喷嘴(18),所述喷嘴(18)喷水方向向所述搅拌桶(2)内壁倾斜。

5.根据权利要求1所述的一种农艺种植用施肥搅拌桶,其特征在于:所述清洁刷(10)设有三组并分别设于所述传动轴(7)底部与所述搅拌杆(9)两端,所述清洁刷(10)一端与所述搅拌桶(2)内壁抵触。

6.根据权利要求1所述的一种农艺种植用施肥搅拌桶,其特征在于:所述底板(1)下方设有若干万向轮(19),所述万向轮(19)上设有固定踏板。
