专利号: 2023207381780
申请人: 山东京瓷光能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

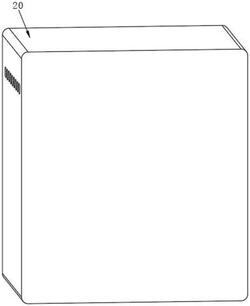

1.一种防爆式锂电池安全阀,其特征在于:至少包括一个电池本体(10),所述电池本体(10)表面设有密封组件(20),所述密封组件(20)在电池本体(10)表面形成一个封闭空间,用于隔绝电池本体(10)和外部空气的接触,所述密封组件(20)同时设有弹力组件,电池本体(10)增加密封组件(20)内部气压从而推动弹力组件上移,用于将气压释放出密封组件(20)内部,所述密封组件(20)同时对电池本体(10)进行挤压,为电池本体(10)形变提供空间,所述密封组件(20)内部设有收纳组件(30),所述收纳组件(30)用于对电池本体(10)产生的电解液进行拦截并使电解液滞留在收纳组件(30)内部,所述收纳组件(30)同时推动密封组件(20)内部的电解液移动。

2.如权利要求1所述的防爆式锂电池安全阀,其特征在于:所述密封组件(20)至少包括保护壳(21),所述保护壳(21)表面开设有出气口,所述保护壳(21)安装在电池本体(10)表面,所述保护壳(21)内部安装有第一弹性件(22),所述第一弹性件(22)另一端连接有封闭板(23),所述保护壳(21)内部安装有第二弹性件(24)。

3.如权利要求2所述的防爆式锂电池安全阀,其特征在于:所述第二弹性件(24)另一端连接有第一固定板(25),所述保护壳(21)的内部安装有第三弹性件(26),所述第三弹性件(26)的另一端连接有第二固定板(27),所述第三弹性件(26)和第二固定板(27)相适配。

4.如权利要求2所述的防爆式锂电池安全阀,其特征在于:所述收纳组件(30)至少包括收纳槽(31),所述收纳槽(31)开设在电池本体(10)内部,所述保护壳(21)表面安装有第四弹性件(32),所述第四弹性件(32)另一端连接有隔离板(33),通过隔离板(33)移动控制进入收纳槽(31)路径。

5.如权利要求2所述的防爆式锂电池安全阀,其特征在于:所述保护壳(21)内部安装有第五弹性件(34),所述第五弹性件(34)的另一端连接有推板(35),所述保护壳(21)内部安装有引流板(36),所述引流板(36)表面结构为楔形。

6.如权利要求2所述的防爆式锂电池安全阀,其特征在于:所述密封组件(20)内部设有清尘组件(40),所述清尘组件(40)和密封组件(20)传动连接,通过密封组件(20)移动带动清尘组件(40)移动,从而使清尘组件(40)对密封组件(20)出口孔进行清理,所述清尘组件(40)至少包括连接架(41)。

7.如权利要求6所述的防爆式锂电池安全阀,其特征在于:所述连接架(41)安装在封闭板(23)表面,所述连接架(41)内部安装有第六弹性件(42),所述第六弹性件(42)的另一端连接有清理块(43),所述清理块(43)和出气口尺寸一致。
