专利号: 2023207495160
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

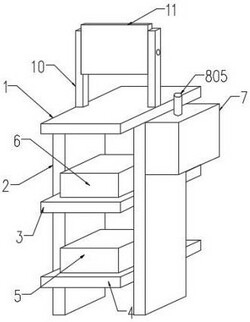

1.一种消化科内窥检查装置,包括基座(1),其特征在于:所述基座(1)的底部外壁上固定连接有支撑腿(2),所述支撑腿(2)的外壁上固定连接有固定板A(3),所述支撑腿(2)的外壁上固定连接有固定板B(4),所述固定板A(3)的顶部外壁上固定连接有摄像盒(5),所述固定板B(4)的顶部固定连接有灯光盒(6),所述支撑腿(2)的外壁上固定连接有清洗盒(7),所述清洗盒(7)的内部设置有清洗装置(8),所述清洗盒(7)的内部设置有滴料装置(9)。

2.根据权利要求1所述的一种消化科内窥检查装置,其特征在于:所述清洗装置(8)包括数据接口(801),所述数据接口(801)固定连接在清洗盒(7)的底部外壁上,所述数据接口(801)贯穿清洗盒(7)的至清洗盒(7)的内部并固定连接有内窥线(802)的一端,所述清洗盒(7)的顶部内壁上固定连接有固定杆(803),所述固定杆(803)上通过轴承转动连接有转盘刷(804),所述清洗盒(7)的顶部可拆卸连接有内窥头(805),所述内窥线(802)的另一端与内窥头(805)固定连接,所述清洗盒(7)的内壁上固定连接有限位杆(806),且所述内窥线(802)绕设在限位杆(806)上,所述清洗盒(7)上开设有排液口(807)。

3.根据权利要求2所述的一种消化科内窥检查装置,其特征在于:所述固定杆(803)和转盘刷(804)的数量为两个,分别设置在以内窥头(805)为中线的两侧。

4.根据权利要求1所述的一种消化科内窥检查装置,其特征在于:所述滴料装置(9)包括滴液盒(901),所述滴液盒(901)固定连接在清洗盒(7)的顶部内部上,所述滴液盒(901)的内壁上固定连接有电动伸缩杆(902),所述电动伸缩杆(902)的顶部固定连接有梯形块(903),所述滴液盒(901)的底部外壁上固定连接有出液口(904),所述滴液盒(901)的底部内壁上固定连接有限位环(905),所述限位环(905)的内壁上固定连接有弹簧(906),所述弹簧(906)的顶部固定连接有升降板(907),所述升降板(907)的底部固定连接有阻液柱(908),所述升降板(907)的顶部固定连接有连接杆(909),所述连接杆(909)的顶部通过轴承转动连接有滑轮(910)。

5.根据权利要求4所述的一种消化科内窥检查装置,其特征在于:所述限位环(905)与弹簧(906)的尺寸相适配。

6.根据权利要求4所述的一种消化科内窥检查装置,其特征在于:所述阻液柱(908)与出液口(904)相适配,且所述出液口(904)设置在转盘刷(804)的正上方。
