专利号: 2023207503557
申请人: 山东云豪卫生用品股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

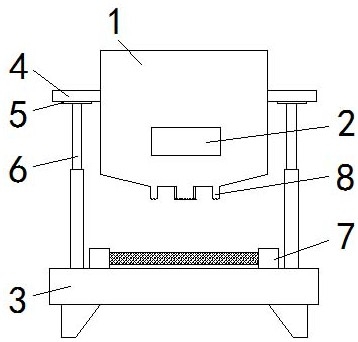

1.一种卫生巾生产用涂胶装置,包括储胶箱(1)、基板(3)、传送机构(7)和出胶结构(8),其特征在于:所述储胶箱(1)前面安装设置有灌胶口(2),且储胶箱(1)外侧安装了连接柱(4),并且连接柱(4)下面设有第一气缸(6),所述第一气缸(6)底部固定了基板(3),且基板(3)上方安装了传送机构(7),所述储胶箱(1)内顶部设置了第二气缸(9),且第二气缸(9)下连接了活塞(11),所述储胶箱(1)底部中间设置了出胶结构(8)。

2.根据权利要求1所述的一种卫生巾生产用涂胶装置,其特征在于:所述储胶箱(1)前面的灌胶口(2)为独立工作口,可单独开启或关闭,所述储胶箱(1)两侧分别设置了连接柱(4),且连接柱(4)由第一轴承(5)连接第一气缸(6),并且连接柱(4)与第一气缸(6)构成伸缩结构,所述基板(3)两侧宽度大于连接柱(4),且储胶箱(1)在基板(3)的正上方。

3.根据权利要求1所述的一种卫生巾生产用涂胶装置,其特征在于:所述传送机构(7)在基板(3)上的水平居中位置,所述传送机构(7)由传送带(701)、支撑架(702)、电机(703)、滚轮(704)、滚轴(705)和第二轴承(706)组成,所述传送带(701)下方前后对称设置有2个滚轮(704),且滚轮(704)内部连接了滚轴(705),并且滚轴(705)由第二轴承(706)连接于两侧支撑架(702)内侧,所述滚轴(705)贯穿支撑架(702)同轴连接电机(703),且由滚轴(705)连接的滚轮(704)与电机(703)构成旋转结构。

4.根据权利要求1所述的一种卫生巾生产用涂胶装置,其特征在于:所述储胶箱(1)内部居中垂直设置了第二气缸(9),第二气缸(9)由第三轴承(10)连接活塞(11),所述活塞(11)为板状结构,长度与宽度小于储胶箱(1),且第二气缸(9)与活塞(11)构成伸缩结构。

5.根据权利要求1所述的一种卫生巾生产用涂胶装置,其特征在于:所述储胶箱(1)底部安装了出胶结构(8),且出胶结构(8)由胶管(801)、胶头(802)、第一旋转轴(803)、第二旋转轴(804)、皮带轮(805)、皮带(806)和挡板(807)组成,所述胶管(801)下面安装了胶头(802),且胶管(801)直接安装于储胶箱(1)底部,并且胶管(801)为圆柱形空心状结构,所述第一旋转轴(803)安装于胶管(801)外侧,且第一旋转轴(803)下面连接了第二旋转轴(804)和皮带轮(805),且每2个皮带轮(805)上缠绕有一根皮带(806),所述第一旋转轴(803)底部安装了挡板(807),且挡板(807)与第二旋转轴(804)构成旋转结构。

6.根据权利要求1所述的一种卫生巾生产用涂胶装置,其特征在于:所述储胶箱(1)底部为锥形结构,且储胶箱(1)在传送机构(7)居中正上方的位置。
