专利号: 2023207516947
申请人: 湖北创企拓科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

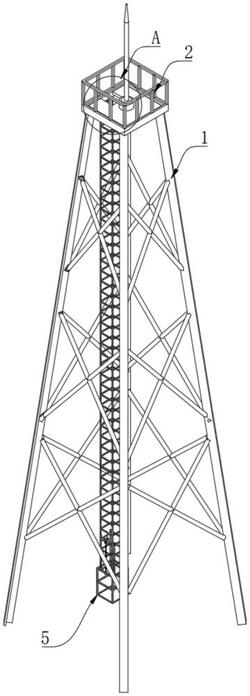

1.一种通信工程用通信塔,包括通信塔体(1),其特征在于:所述通信塔体(1)内部设置有塔顶平台(2),所述塔顶平台(2)顶部安装有通讯天线(21),所述塔顶平台(2)上表面延边安装有防护框架(22),所述塔顶平台(2)开设有进入口(3),所述塔顶平台(2)下表面位于进入口(3)外侧固定安装有固定楼梯(4),所述固定楼梯(4)下端活动连接有活动楼梯(5),所述固定楼梯(4)安装有导向组件(6),所述固定楼梯(4)安装有驱动组件(7)。

2.根据权利要求1所述的一种通信工程用通信塔,其特征在于,所述固定楼梯(4)包括若干第一框架(41)以及第一连杆(42),若干所述第一框架(41)通过若干第一连杆(42)固定连接。

3.根据权利要求1所述的一种通信工程用通信塔,其特征在于,所述活动楼梯(5)包括若干第二框架(51)以及第二连杆(52),若干所述第二框架(51)通过若干第二连杆(52)固定连接,若干所述第二框架(51)内径均大于第一框架(41)的外径。

4.根据权利要求1所述的一种通信工程用通信塔,其特征在于,所述导向组件(6)包括若干导向滑座(61),所述导向滑座(61)固定安装在第一框架(41)上,所述导向滑座(61)内部滑动有导向杆(62)。

5.根据权利要求4所述的一种通信工程用通信塔,其特征在于,所述导向杆(62)的上端滑动延伸至导向滑座(61)的上部固定安装有限位座(63),所述导向杆(62)的下端滑动延伸至导向滑座(61)的下侧与第二框架(51)固定连接。

6.根据权利要求1所述的一种通信工程用通信塔,其特征在于,所述驱动组件(7)包括驱动丝杆(71)以及丝杆套(72),所述驱动丝杆(71)与丝杆套(72)螺纹连接,所述丝杆套(72)固定安装在第二框架(51)上。

7.根据权利要求6所述的一种通信工程用通信塔,其特征在于,所述驱动丝杆(71)的两端均转动安装在丝杆座(73)上,两个所述丝杆座(73)均固定安装在第一框架(41)上,所述驱动丝杆(71)上端活动穿过丝杆座(73)与驱动电机(74)的输出端固定连接,所述驱动电机(74)通过支架安装在第一框架(41)上。
