专利号: 2023207556268
申请人: 马冉
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

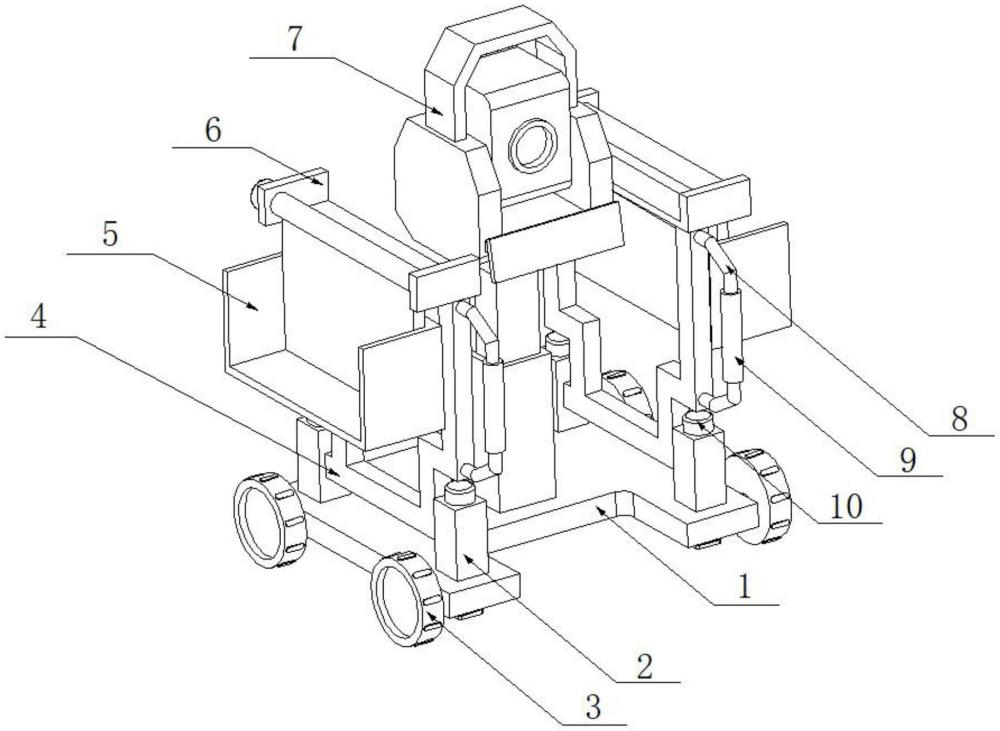

1.一种建筑工程专用倾斜度测量装置,包括车架(1),其特征在于:所述车架(1)的上表面固定连接有多个工作块(2),所述工作块(2)的顶部设置有支撑机构,所述工作块(2)的侧表面固定连接有防护架(4),所述防护架(4)的一端设置有防护机构,所述防护机构的表面固定连接有防护箱(5),所述车架(1)的侧表面转动连接有多个移动轮(3),所述移动轮(3)的表面固定连接有多个突块(18),所述车架(1)的上表面固定连接有升降筒(11),所述升降筒(11)的内部设置有升降机构,所述升降筒(11)的内部滑动连接有升降柱(12),所述升降柱(12)的一端设置有安装机构,所述安装机构的表面设置有全站仪本体(7)。

2.根据权利要求1所述的一种建筑工程专用倾斜度测量装置,其特征在于:所述防护架(4)的侧表面固定连接有把手(8),所述把手(8)的表面设置有防滑套(9)。

3.根据权利要求1所述的一种建筑工程专用倾斜度测量装置,其特征在于:所述支撑机构包含有液压泵(10),所述液压泵(10)的输出端连接有液压杆,所述液压杆的一端固定连接有支撑块(16),所述支撑块(16)的底部套接有保护套(17),所述液压泵(10)固定安装在工作块(2)的顶部。

4.根据权利要求1所述的一种建筑工程专用倾斜度测量装置,其特征在于:所述防护机构包含有转动架(6),所述转动架(6)的侧表面固定安装有第一电机(14),所述第一电机(14)的输出端连接有旋转轴,所述旋转轴的表面与防护箱(5)固定连接,所述转动架(6)固定连接在防护架(4)的一端。

5.根据权利要求1所述的一种建筑工程专用倾斜度测量装置,其特征在于:所述升降机构包含有第二电机(20),所述第二电机(20)的输出端连接有螺纹杆(19),所述升降柱(12)的底部开设有螺纹槽,所述螺纹槽与螺纹杆(19)相适配,所述螺纹杆(19)与螺纹槽等长,所述第二电机(20)固定安装在升降筒(11)的内部。

6.根据权利要求1所述的一种建筑工程专用倾斜度测量装置,其特征在于:所述安装机构包含有安装架(13),所述升降柱(12)的一端伸入安装架(13)的内部,所述安装架(13)两侧的表面均设置有丝杆,所述丝杆的一端与升降柱(12)螺纹连接,所述丝杆的另一端固定连接有旋钮(15),所述安装架(13)固定连接在全站仪本体(7)的底部。
