专利号: 2023207557519
申请人: 重庆工贸职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-12-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

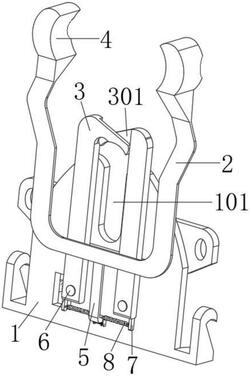

1.一种汽车引擎盖的二级锁扣,包括锁扣本体(1)和开设在锁扣本体(1)上的卡槽(101),其特征在于:锁扣本体(1)的一侧连接有两个卡扣(3),两个卡扣(3)分别位于卡槽(101)的两侧,两个卡扣(3)的底面均固定连接拉动板(7),锁扣本体(1)靠近卡扣(3)的一侧固定连接有两个弧形板(11),两个弧形板(11)之间转动连接有连接板(5),锁扣本体(1)靠近弧形板(11)的一侧连接有回弹组件,回弹组件与连接板(5)连接,连接板(5)的上表面固定连接有U形开关条(2),连接板(5)与两个拉动板(7)之间均连接有拉动组件。

2.根据权利要求1所述的一种汽车引擎盖的二级锁扣,其特征在于:回弹组件包括支撑杆(13)和扭力弹簧(10),扭力弹簧(10)套设在支撑杆(13)外壁,支撑杆(13)的两端分别与两个弧形板(11)固定连接,扭力弹簧(10)的两端分别与锁扣本体(1)和连接板(5)连接。

3.根据权利要求1或2所述的一种汽车引擎盖的二级锁扣,其特征在于:拉动组件包括四个拉块(12)和两个拉动弹簧(8),四个拉块(12)分别与连接板(5)的两侧和两个拉动板(7)相邻的一侧固定连接,连接板(5)两侧的拉块(12)分别与一个拉动板(7)上的拉块(12)为一组,两个拉动弹簧(8)分别与两组拉块(12)固定连接。

4.根据权利要求2所述的一种汽车引擎盖的二级锁扣,其特征在于:扭力弹簧(10)的两端均固定连接有限位块(9),两个限位块(9)分别与锁扣本体(1)和连接板(5)的外壁固定连接。

5.根据权利要求1、2或4所述的一种汽车引擎盖的二级锁扣,其特征在于:两个U形开关条(2)远离连接板(5)的一端均固定连接有推板(4)。

6.根据权利要求3所述的一种汽车引擎盖的二级锁扣,其特征在于:两个U形开关条(2)远离连接板(5)的一端均固定连接有推板(4)。

7.根据权利要求1、2、4或6所述的一种汽车引擎盖的二级锁扣,其特征在于:两个卡扣(3)靠近拉动板(7)的一端均固定连接有转轴(6),两个转轴(6)的另一端均与锁扣本体(1)转动连接。

8.根据权利要求1、2、4或6所述的一种汽车引擎盖的二级锁扣,其特征在于:两个卡扣(3)远离拉动板(7)的一端均开设有连接槽(301),两个卡扣(3)通过两个连接槽(301)滑动连接。
