专利号: 2023207586070
申请人: 牡丹江市汇通锅炉制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

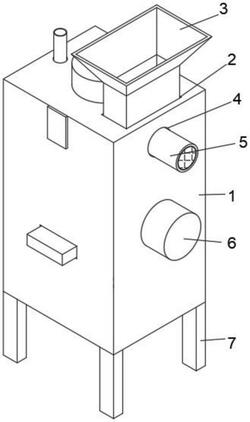

1.一种生活垃圾气化炉,其特征在于,包括:

气化炉体(1),所述气化炉体(1)的内部活动套接有分隔板(8),所述分隔板(8)的顶面开设有若干个过滤孔(9),所述气化炉体(1)的内部设置有粉碎柱(16);

防堵塞组件,所述防堵塞组件设置在所述气化炉体(1)的内部,用于防止所述过滤孔(9)堵塞,所述防堵塞组件包括:凸轮(10),所述凸轮(10)设置在所述气化炉体(1)的内部,所述气化炉体(1)的两侧均固定安装有第一驱动电机(6),所述气化炉体(1)的两侧均开设有圆形通孔,所述第一驱动电机(6)的驱动轴的一端与所述凸轮(10)的一端固定连接,所述气化炉体(1)的内部两侧均固定安装有两个连接块(12),所述连接块(12)的一侧固定安装有支撑箱(11),所述支撑箱(11)的内部活动套接有活动板(21),所述活动板(21)的顶面固定安装有活动柱(19),所述支撑箱(11)的顶面开设有连接孔(18),所述活动柱(19)的外圆壁面与所述连接孔(18)的内圆壁面活动套接,所述活动板(21)的两侧均固定安装有限制块(23),所述支撑箱(11)的内部两侧均开设有限制槽(22),所述限制块(23)与所述限制槽(22)活动套接,所述活动柱(19)的外圆壁面活动套接有弹簧(20),所述弹簧(20)的一端与所述活动板(21)的顶面固定连接,所述弹簧(20)的另一端与所述支撑箱(11)的内部顶面固定连接,所述活动柱(19)的顶面与所述分隔板(8)的底面固定连接。

2.根据权利要求1所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的顶面固定安装有第二驱动电机(17),所述气化炉体(1)的顶面开设有圆形通孔,所述第二驱动电机(17)的驱动轴的外圆壁面与所述圆形通孔的内圆壁面活动套接,所述第二驱动电机(17)的驱动轴的底面与所述粉碎柱(16)的顶面固定连接,所述气化炉体(1)的一侧固定安装有PLC控制器,所述第一驱动电机(6)和所述第二驱动电机(17)均与所述PLC控制器电性连接。

3.根据权利要求2所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的两侧均开设有安装孔(14),所述安装孔(14)的内部固定套接有等离子发生器(15),所述等离子发生器(15)与所述PLC控制器电性连接,所述气化炉体(1)的内部固定套接有筛网(13)。

4.根据权利要求2所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的内部底面开设有固定孔(25),所述固定孔(25)的内部固定套接有阀门(26),所述阀门(26)与所述PLC控制器电性连接。

5.根据权利要求1所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的顶面开设有进料孔(2),所述进料孔(2)的内部固定套接有进料斗(3)。

6.根据权利要求1所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的底面固定安装有若干个支撑腿(7)。

7.根据权利要求1所述的一种生活垃圾气化炉,其特征在于:所述气化炉体(1)的内部底面固定安装有两个斜板(24),所述气化炉体(1)的一侧开设有出气孔(4),所述出气孔(4)的内部固定套接有排烟管(5),所述排烟管(5)的内圆壁面固定套接有气泵(27),所述排烟管(5)的内圆壁面固定套接有活性炭滤网(28)。
