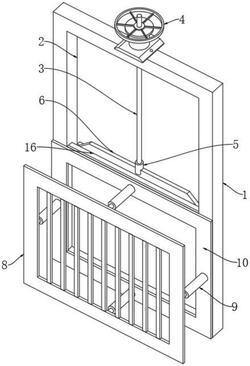

1.水利工程用升降式水利闸门，包括闸门边框(1)，所述闸门边框(1)的上表面中部设置有升降机构(4)，所述闸门边框(1)的上表面竖直贯穿有与升降机构(4)螺纹连接的抬升螺杆(3)，所述闸门边框(1)的内部区域设置有竖直方向升降的闸门本体(6)，其特征在于：所述闸门边框(1)的进水侧设置有保护机构(7)；

所述保护机构(7)包括保护框架(8)、弹力架(9)和固定支板(10)，所述固定支板(10)固定在闸门边框(1)进水侧的端面处，所述弹力架(9)的一端固定在固定支板(10)远离闸门边框(1)的一端面，所述弹力架(9)的另一端设置在保护框架(8)的一端面。

2.根据权利要求1所述的水利工程用升降式水利闸门，其特征在于：所述保护框架(8)的内部呈一字形设置有挡条，所述保护框架(8)的内部位于挡条的两侧均设置有大物阻挡口(17)。

3.根据权利要求2所述的水利工程用升降式水利闸门，其特征在于：所述弹力架(9)包括伸缩滑杆(11)、弹力套筒(12)和缓冲弹簧(13)，所述弹力套筒(12)的内部开设有缓冲滑槽(15)，所述伸缩滑杆(11)滑动连接在弹力套筒(12)的缓冲滑槽(15)中，所述缓冲弹簧(13)套设在延伸到缓冲滑槽(15)的伸缩滑杆(11)表面，所述缓冲滑槽(15)的内部位于伸缩滑杆(11)的一端固定有导向滑块(14)。

4.根据权利要求3所述的水利工程用升降式水利闸门，其特征在于：所述缓冲弹簧(13)的一端固定在弹力套筒(12)的一端内壁处，所述缓冲弹簧(13)的另一端固定在弹力套筒(12)的另一端内壁处，所述伸缩滑杆(11)远离导向滑块(14)的一端固定在保护框架(8)的一端面。

5.根据权利要求4所述的水利工程用升降式水利闸门，其特征在于：所述固定支板(10)靠近闸门边框(1)的一侧表面固定有两个刮壁刀架(16)，且刮壁刀架(16)在固定支板(10)一侧表面呈上下位置分布，所述刮壁刀架(16)的刃部贴合在闸门本体(6)进水侧的表面，且刮壁刀架(16)在闸门本体(6)的表面呈水平方向分布。

6.根据权利要求5所述的水利工程用升降式水利闸门，其特征在于：所述闸门本体(6)的上部固定有与抬升螺杆(3)下端面固定的固定座(5)，所述闸门边框(1)的内部区域开设有闸门本体(6)升降的抬升口(2)。
