专利号: 2023207671177
申请人: 吉玟桥
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

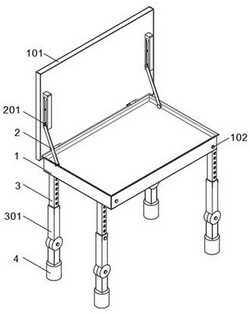

1.一种钓鱼用座椅,包括坐板(1)、靠背(101)和用于调节靠背(101)的调节件,以及对坐板(1)支撑的支撑件,其特征在于,所述靠背(101)设置在坐板(1)的一侧,调节件设置在靠背(101)的一侧,支撑件安装在坐板(1)底部的四角,靠背(101)的另一侧壁安装有收纳袋(103);

所述调节件包括支撑杆(2)、滑动箱(201)和滑动杆(202),滑动箱(201)对称固定在靠背(101)的一侧壁,支撑杆(2)的一端通过铰接轴与坐板(1)的顶部相铰接,滑动杆(202)贯穿支撑杆(2)的另一端;

所述支撑件包括支撑柱(3)、限位套筒(301)、第一螺纹柱(302)、螺栓(304)、支撑腿(4)、旋转板(401)、连接板(402)和螺帽(403),第一螺纹柱(302)固定在支撑柱(3)的顶部,第一螺纹柱(302)贯穿坐板(1)的底部,坐板(1)的四角设置有用于固定第一螺纹柱(302)的限位调节帽(102),限位套筒(301)滑动伸缩在支撑柱(3)的外表面,连接板(402)的顶部与限位套筒(301)的底部相固定。

2.根据权利要求1所述的钓鱼用座椅,其特征在于,所述旋转板(401)与连接板(402)相贴合,连接板(402)和旋转板(401)之间贯穿有第二螺纹柱。

3.根据权利要求2所述的钓鱼用座椅,其特征在于,所述旋转板(401)与连接板(402)的两侧设置有用于固定第二螺纹柱的螺帽(403)。

4.根据权利要求3所述的钓鱼用座椅,其特征在于,所述支撑腿(4)的顶部与旋转板(401)的底部相固定。
