专利号: 2023207726875
申请人: 娄咏尚
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

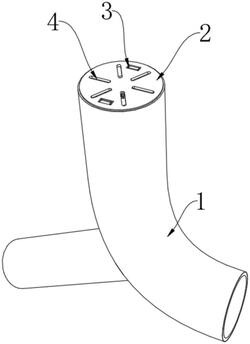

1.一种雨污分流管,包括分流管体(1),其特征在于,所述分流管体(1)顶部的内侧滑动连接有顶盖(2),所述顶盖(2)顶部的两侧均转动连接有把手(3),所述顶盖(2)顶部的内侧均匀开设有多个下水孔(4);

所述分流管体(1)内侧安装有升降结构,所述升降结构的外侧螺纹连接有筛盘(8),所述升降结构用来带动筛盘(8)升降,所述筛盘(8)和分流管体(1)滑动连接,所述分流管体(1)内侧安装有清洗结构,所述清洗结构的外侧和筛盘(8)的底部紧密贴合,所述清洗结构用来清洗筛盘(8)的底侧。

2.根据权利要求1所述的一种雨污分流管,其特征在于,所述分流管体(1)顶部的内侧开设有第一圆形通孔,所述分流管体(1)通过第一圆形通孔与顶盖(2)滑动连接,所述分流管体(1)内侧开设有第二圆形通孔,所述分流管体(1)通过第二圆形通孔与筛盘(8)滑动连接。

3.根据权利要求1所述的一种雨污分流管,其特征在于,所述升降结构包括导块(5)、转手(6)和螺杆(7),所述分流管体(1)内侧的一端固定有导块(5),所述筛盘(8)和导块(5)滑动连接,所述筛盘(8)的内侧螺纹连接有螺杆(7),所述螺杆(7)的顶部固定有转手(6),所述螺杆(7)的底部和清洗结构转动连接。

4.根据权利要求3所述的一种雨污分流管,其特征在于,所述清洗结构包括转柱(9)、刮块(10)、支撑板(11)和安装块(12),所述分流管体(1)内侧的两端均固定有支撑板(11),两个所述支撑板(11)相互靠近的一侧均固定有安装块(12),所述安装块(12)的内侧转动连接有转柱(9),所述转柱(9)和螺杆(7)转动连接,所述转柱(9)的外侧均匀固定有三个刮块(10),三个所述刮块(10)的顶部和筛盘(8)的底部紧密贴合连接。

5.根据权利要求4所述的一种雨污分流管,其特征在于,所述清洗结构包括连接块(13)、电机(14)、蜗杆(15)和蜗轮(16),所述安装块(12)底部的两侧均固定有连接块(13),所述安装块(12)底部的一侧固定有电机(14),所述电机(14)的输出端贯穿连接块(13)固定有蜗杆(15),所述蜗杆(15)的两侧均和连接块(13)转动连接,所述转柱(9)外侧的底部固定有蜗轮(16),所述蜗轮(16)和蜗杆(15)啮合连接。

6.根据权利要求1所述的一种雨污分流管,其特征在于,所述筛盘(8)内侧均匀开设有多个圆形孔。

7.根据权利要求5所述的一种雨污分流管,其特征在于,所述安装块(12)的内侧安装有蓄电池,所述蓄电池和电机(14)电性连接。

8.根据权利要求1所述的一种雨污分流管,其特征在于,所述筛盘(8)的材质为不锈钢。

9.根据权利要求3所述的一种雨污分流管,其特征在于,所述转手(6)的外侧开设有防滑纹。
