专利号: 202320774798X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

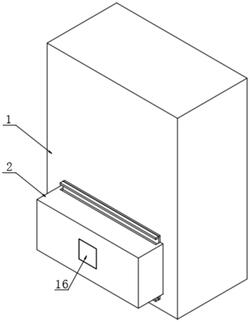

1.计算机散热器,包括计算机机箱(1)和其底端一侧的散热箱(2),其特征在于:所述计算机机箱(1)底端一侧开设有连通接口(3),所述散热箱(2)一侧穿过连通接口(3)进入到计算机机箱(1)内部,所述散热箱(2)内部设有固定横板(4),所述固定横板(4)顶端和底端均固定设有两个伸缩杆(5),两个所述伸缩杆(5)一端固定设有一个卡接块(6),所述散热箱(2)顶端和底端均开设有活动口(7),所述卡接块(6)外侧穿过活动口(7)内部并延伸至散热箱(2)外部,所述卡接块(6)外侧开设有卡接槽(8),所述连通接口(3)内壁顶端和底端分别设在两个卡接槽(8)内部,所述伸缩杆(5)外端设有弹簧(9),多个所述弹簧(9)两端分别与固定横板(4)顶端和底端及卡接块(6)内侧固定连接。

2.根据权利要求1所述的计算机散热器,其特征在于:所述卡接块(6)远离计算机机箱(1)一侧固定设有按压板(10),所述散热箱(2)顶端和底端均开设有与按压板(10)尺寸相对应的按压板槽(11),所述按压板槽(11)设在活动口(7)一侧。

3.根据权利要求1所述的计算机散热器,其特征在于:所述散热箱(2)内部固定设有固定竖板(12),所述固定竖板(12)一侧与固定横板(4)一侧固定连接,所述固定横板(4)和固定竖板(12)将散热箱(2)内部分隔成出风腔(13)、进风腔(14)和冷却腔(15)。

4.根据权利要求3所述的计算机散热器,其特征在于:所述散热箱(2)另一侧固定嵌设有半导体制冷片(16),所述半导体制冷片(16)的吸热面设在冷却腔(15)内部。

5.根据权利要求3所述的计算机散热器,其特征在于:所述固定竖板(12)上固定设有第一风扇(17)和第二风扇(18),所述第一风扇(17)设在第二风扇(18)顶部,所述第一风扇(17)两端分别延伸至出风腔(13)和冷却腔(15)内部,所述第二风扇(18)两端分别延伸至出风腔(13)和进风腔(14)内部。

6.根据权利要求1所述的计算机散热器,其特征在于:所述散热箱(2)一侧固定设有开口方向相反的出风框(19)和进风框(20),所述出风框(19)设在进风框(20)顶部,所述出风框(19)和进风框(20)的闭口端固定连接。

7.根据权利要求6所述的计算机散热器,其特征在于:所述出风框(19)靠近出风腔(13)内部的一侧和进风框(20)靠近进风腔(14)内部的一侧均开设有多个连通孔(21)。
