专利号: 2023207778954
申请人: 七台河市和易再生资源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

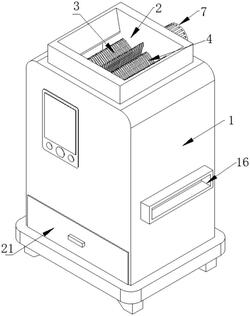

1.一种环保型废弃塑料回收装置,包括主体仓(1)、主体仓(1)的上端面开设有破碎仓(2)、破碎仓(2)内壁一侧设置有主破碎刀组(3)、破碎仓(2)的另一侧设置有副破碎刀组(4)、副破碎刀组(4)的后端面固定有连接齿轮(5),其特征在于:驱动机构、设置在连接齿轮(5)的一侧,且驱动机构与主破碎刀组(3)相连接,用于对设备进行驱动维持正常工作;

驱动盘(8)、固定在连接齿轮(5)的外表面中央位置,所述驱动盘(8)通过皮带连接有连接盘(9),且连接盘(9)位于主体仓(1)后端面中央位置;

回收过滤仓(11)、开设在主体仓(1)内部,用于对破碎后的塑料分滤处理;

分离网板一(12)、呈倾斜角度设置在回收过滤仓(11)的内部,所述分离网板一(12)的下侧设置有分离网板二(20),且分离网板二(20)与分离网板一(12)呈阶梯状交错分布;

联动震动机构、设置在分离网板一(12)与分离网板二(20)的下端面,用于加快对塑料颗粒筛分。

2.根据权利要求1所述的一种环保型废弃塑料回收装置,其特征在于,所述驱动机构包括驱动齿轮(6)、伺服电机(7),所述驱动齿轮(6)连接在连接齿轮(5)的一侧,且驱动齿轮(6)的一侧中央位置固定有主破碎刀组(3),所述伺服电机(7)连接在驱动齿轮(6)另一侧中央位置。

3.根据权利要求1所述的一种环保型废弃塑料回收装置,其特征在于,所述连接盘(9)的一侧固定有粉碎刀(10),所述粉碎刀(10)一端向主体仓(1)内部延伸且粉碎刀(10)位于主破碎刀组(3)与副破碎刀组(4)中央下侧。

4.根据权利要求1所述的一种环保型废弃塑料回收装置,其特征在于,所述联动震动机构包括连接杆(13)、限位滑件(14)和复位弹簧(15),所述连接杆(13)呈对称固定在分离网板一(12)下端面左右两侧,且连接杆(13)的横截面为T字形结构,所述限位滑件(14)滑动卡接在连接杆(13)的外侧,所述复位弹簧(15)固定在限位滑件(14)内部,且复位弹簧(15)的另一端与连接杆(13)相连接。

5.根据权利要求4所述的一种环保型废弃塑料回收装置,其特征在于,所述联动震动机构还包括偏心轮一(17)、引导盘(18)和偏心轮二(19),所述偏心轮一(17)位于分离网板一(12)的下端中央位置,所述引导盘(18)连接在偏心轮一(17)的后端,且引导盘(18)与连接盘(9)通过皮带套结,所述偏心轮二(19)连接在引导盘(18)的下端,且偏心轮二(19)位于分离网板二(20)的下端。

6.根据权利要求5所述的一种环保型废弃塑料回收装置,其特征在于,所述主体仓(1)的左右两侧均开设有排物口(16),且排物口(16)位于分离网板一(12)与分离网板二(20)的下端。

7.根据权利要求1所述的一种环保型废弃塑料回收装置,其特征在于,所述主体仓(1)的前表面下端滑动卡接有收集仓(21),且收集仓(21)与分离网板二(20)保持同一竖直中心线。
