专利号: 202320789009X
申请人: 南京溥渊建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

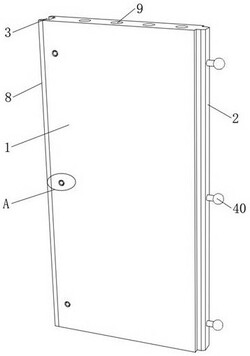

1.一种无水磷石膏基装配式轻质隔墙条板,包括:墙板本体(1)和连接在墙板本体(1)一侧的榫头(2),所述墙板本体(1)的另一侧开设有榫槽(3),其特征在于,所述榫头(2)远离墙板本体(1)的一侧间隔安装有若干个球杆组件(40),所述榫槽(3)的内侧开设有与球杆组件(40)对应的容纳槽(5),所述球杆组件(40)卡接至容纳槽(5)时,球杆组件(40)的端部与容纳槽(5)的内侧形成让位腔;

所述容纳槽(5)的外边缘分别连接有弹性锁紧组件(60),所述弹性锁紧组件(60)包括卡箍(61)和驱动卡箍(61)锁紧的驱动杆(62),所述驱动杆(62)的一端与卡箍(61)的一端转动连接,所述驱动杆(62)贯穿墙板本体(1)且与卡箍(61)的另一端螺纹连接;

所述球杆组件(40)卡接至容纳槽(5)时,驱动杆(62)驱动卡箍(61)锁紧使球杆组件(40)向让位腔的内侧移动。

2.根据权利要求1所述的一种无水磷石膏基装配式轻质隔墙条板,其特征在于,所述球杆组件(40)包括连接杆(41)和设置在其一端的连接球头(42)。

3.根据权利要求1所述的一种无水磷石膏基装配式轻质隔墙条板,其特征在于,所述卡箍(61)的内侧连接具有曲面结构的弧形锁紧环(63),所述弧形锁紧环(63)的直径大于连接球头(42)的直径,所述球杆组件(40)卡接至容纳槽(5)时,弧形锁紧环(63)与连接球头(42)靠近连接杆(41)一侧的曲面接触。

4.根据权利要求1所述的一种无水磷石膏基装配式轻质隔墙条板,其特征在于,所述墙板的表面开设与驱动杆(62)对应的沉头孔(7),所述驱动杆(62)的端部位于沉头孔(7)内。

5.根据权利要求1所述的一种无水磷石膏基装配式轻质隔墙条板,其特征在于,所述墙板本体(1)靠近榫槽(3)的一侧连接有弹性隔音垫(8)。

6.根据权利要求1所述的一种无水磷石膏基装配式轻质隔墙条板,其特征在于,所述墙板本体(1)的内侧间隔设有若干个具有中空结构的加强筋(9),所述加强筋(9)的内侧填充有隔音海绵(11)。
