专利号: 2023207948781
申请人: 青岛鼎诚达建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

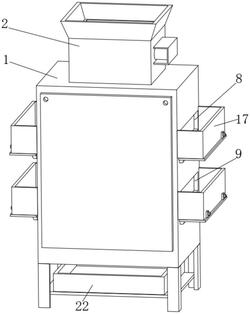

1.一种混凝土生产用废弃混凝土分离装置,包括处理箱(1),其特征在于:所述处理箱(1)的上表面嵌设安装有粉碎组件,粉碎组件包括进料盒(2),所述处理箱(1)的内底壁固定连接有底座壳(3),底座壳(3)的上表面开设有导向安装孔,导向安装孔的内壁滑动连接有联动推杆(4),联动推杆(4)的顶端固定设置有第一筛选网板(5),所述联动推杆(4)的表面固定设置有第二筛选网板(6),所述第一筛选网板(5)和第二筛选网板(6)的两侧均固定设置导料延伸板(7),所述处理箱(1)的两侧分别开设有第一出料孔(8)和第二出料孔(9),所述第一出料孔(8)的位置与第一筛选网板(5)相对应,且所述第二出料孔(9)的位置与第二筛选网板(6)相对应,所述处理箱(1)的下表面安装有驱动电机(10),驱动电机(10)的输出轴固定设置有驱动盘(11),驱动盘(11)的上表面固定连接有驱动凸块(12),所述联动推杆(4)的底端固定设置有活动底板(13),活动底板(13)的下表面设置有联动块(14)。

2.根据权利要求1所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述联动块(14)和驱动凸块(12)的表面均成圆弧形状,且联动块(14)和驱动凸块(12)的位置相对应。

3.根据权利要求1所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述进料盒(2)的内壁转动设置有两个位置相对应的粉碎辊(15),所述进料盒(2)的侧面设置有粉碎电机(16),粉碎电机(16)的输出轴延伸至进料盒(2)的内部,且与其中一个粉碎辊(15)的转轴固定连接。

4.根据权利要求1所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述处理箱(1)的两侧均固定连接有两个收集盒(17),收集盒(17)的位置分别与第一出料孔(8)和第二出料孔(9)相对应,所述收集盒(17)的下表面开设有卸料口(18)。

5.根据权利要求4所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述收集盒(17)的下表面转动设置有底盖(19),底盖(19)的位置与卸料口(18)相对应,且底盖(19)的表面固定设置有限位板(20),限位板(20)的表面开设有螺栓孔,螺栓孔的内壁螺纹连接有限位螺栓。

6.根据权利要求1所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述处理箱(1)的下表面开设有第三出料孔(21),且处理箱(1)的底部放置有装料盒(22),装料盒(22)的位置与第三出料孔(21)相对应。

7.根据权利要求1所述的一种混凝土生产用废弃混凝土分离装置,其特征在于:所述联动推杆(4)的表面套设有复位弹簧(23),且联动推杆(4)的表面固定连接有挡板(24),复位弹簧(23)的底端与挡板(24)的上表面固定连接,且复位弹簧(23)的顶端与底座壳(3)的内顶壁固定连接。
