专利号: 2023207973730
申请人: 何宗强
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

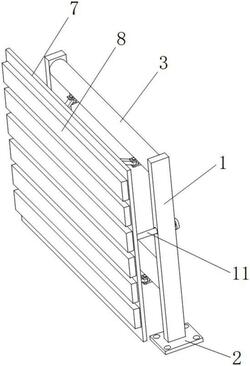

1.一种道路桥梁防撞护栏,包括两组支撑杆(1),所述两组支撑杆(1)的底端焊接有安装板(2),其特征在于:两组支撑杆(1)之间安装有支撑管(3),所述支撑管(3)的内部安装有缓冲组件(4),支撑管(3)的侧壁开设有便于缓冲组件(4)移动的滑槽(5);

所述缓冲组件(4)在支撑管(3)的内部对称安装有两组,缓冲组件(4)延伸出支撑管(3)的构件转动安装有连接杆(6),所述连接杆(6)的另一端转动连接有防护板(7);

所述缓冲组件(4)包括弹簧(41)和活动块(42),所述活动块(42)的一侧与支撑杆(1)的一侧之间安装有弹簧(41),所述活动块(42)的底部通过滑槽(5)延伸至支撑管(3)的外部,活动块(42)的底部通过销轴与连接杆(6)的一端转动连接。

2.根据权利要求1所述的一种道路桥梁防撞护栏,其特征在于:所述防护板(7)的正面粘结连接有多组防护条(8)。

3.根据权利要求1所述的一种道路桥梁防撞护栏,其特征在于:所述支撑管(3)设有两组,且两组支撑管(3)侧壁开设的滑槽(5)均开口向下。

4.根据权利要求1所述的一种道路桥梁防撞护栏,其特征在于:所述两组支撑杆(1)之间位于支撑管(3)的内部焊接有固定杆(9),所述固定杆(9)贯穿活动块(42),且活动块(42)可在固定杆(9)的表面滑动,所述弹簧(41)套设在固定杆(9)的表面。

5.根据权利要求1所述的一种道路桥梁防撞护栏,其特征在于:缓冲组件(4)延伸出支撑管(3)的构件通过销轴转动安装有连接杆(6),所述连接杆(6)的另一端通过销轴转动连接有防护板(7)。

6.根据权利要求1所述的一种道路桥梁防撞护栏,其特征在于:所述防护板(7)的后部焊接有贯穿支撑杆(1)的限位杆(10),所述限位杆(10)可在支撑杆(1)的内部滑动。

7.根据权利要求6所述的一种道路桥梁防撞护栏,其特征在于:所述限位杆(10)远离防护板(7)的一端焊接有圆盘状挡板(11)。
