专利号: 2023208003483
申请人: 大连海工船舶工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

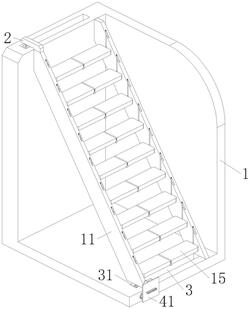

1.一种组合式船舶楼梯,设置在船体(1)上;所述船体(1)中部设置有两组楼梯框架(11),所述两组楼梯框架(11)为平行设置;其特征在于:所述楼梯框架(11)中部开设有若干个第一滑槽(12);所述第一滑槽(12)中部转动连接有多个第一转轮(13);所述第一滑槽(12)内部滑动连接有滑块(14);所述两组滑块(14)中部转动连接有台阶(15)。

2.根据权利要求1所述的一种组合式船舶楼梯,其特征在于:所述一组楼梯框架(11)顶部固接有滑板(2);所述滑板(2)在船体(1)顶部为滑动设置;所述台阶(15)中部转动连接有扭簧(21);所述扭簧(21)中部设置有壳体(22);所述扭簧(21)两端固接有固定 件(23)。

3.根据权利要求2所述的一种组合式船舶楼梯,其特征在于:所述船体(1)顶部和底部开设有两组第二滑槽(3);所述滑板(2)和楼梯框架(11)底部固接有第二转轮(31);所述第二转轮(31)在第二滑槽(3)中部为滑动设置。

4.根据权利要求3所述的一种组合式船舶楼梯,其特征在于:所述船体(1)中部固接有两组弹簧(4);所述两组弹簧(4)端部固接有挡板(41);所述挡板(41)中部固接有两组夹持板(42);所述挡板(41)中部固接有贴合件(43);所述贴合件(43)端部为倾斜设置;所述贴合件(43)在两组夹持板(42)中部设置。

5.根据权利要求4所述的一种组合式船舶楼梯,其特征在于:所述两组台阶(15)端部固接有橡胶垫片(5)。

6.根据权利要求5所述的一种组合式船舶楼梯,其特征在于:所述挡板(41)中部固接有两组橡胶定位杆(6);所述橡胶定位杆(6)在弹簧(4)中部设置。
