专利号: 2023208046563
申请人: 刘思洁
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-09-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

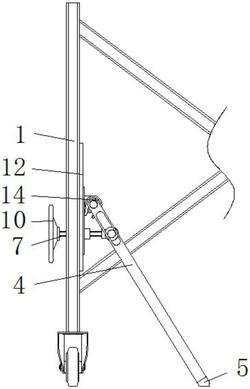

1.一种建筑施工用脚手架的支撑组件,包括架体(1);

其特征在于:所述架体(1)的一侧设置有连接板(2),所述连接板(2)的右侧固定连接有连接块(3),所述连接块(3)的正面通过销轴活动连接有支架(4),所述支架(4)远离连接块(3)的一端固定连接有胶头(5),所述胶头(5)的底部与架体(1)的底部相互平齐,所述支架(4)的表面开设有开口(6),所述连接板(2)的内部螺纹连接有螺杆(7),所述螺杆(7)远离连接板(2)的一端螺纹连接有套块(8),所述套块(8)的正面固定连接有位于开口(6)内部的滑杆(9),所述滑杆(9)和套块(8)滑动连接。

2.根据权利要求1所述的一种建筑施工用脚手架的支撑组件,其特征在于:所述螺杆(7)的左端贯穿架体(1)并延伸至架体(1)的左侧,所述螺杆(7)的左端固定连接有转轮(10),所述螺杆(7)和架体(1)螺纹连接。

3.根据权利要求2所述的一种建筑施工用脚手架的支撑组件,其特征在于:所述架体(1)的表面开设有环绕在螺杆(7)表面的螺纹孔(11),所述螺纹孔(11)和螺杆(7)螺纹连接,所述螺纹孔(11)的数量为若干个且均匀垂直排列。

4.根据权利要求1所述的一种建筑施工用脚手架的支撑组件,其特征在于:所述架体(1)表面的前侧与后侧均固定连接有位于连接板(2)两侧的限位条(12),所述限位条(12)的内表面与连接板(2)的表面接触并与连接板(2)滑动连接。

5.根据权利要求1所述的一种建筑施工用脚手架的支撑组件,其特征在于:所述连接板(2)的右侧固定连接有套设在螺杆(7)表面的延伸管(13),所述延伸管(13)和螺杆(7)螺纹连接。

6.根据权利要求1所述的一种建筑施工用脚手架的支撑组件,其特征在于:所述连接块(3)的正面设置有套设在销轴表面的扭簧(14),所述扭簧(14)远离连接块(3)的一侧与支架(4)的底部接触。
