专利号: 202320814850X
申请人: 江西金辉锅炉制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

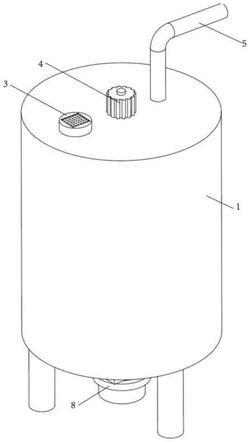

1.一种可稳定供水的蒸汽发生器,包括箱体(1),所述箱体(1)的内壁设置有加热管(2),所述加热管(2)的内部设置有电阻加热丝,所述箱体(1)的表面上分别固定连接有蒸汽出口(3),电机(4)以及外接水管(5),所述电机(4)的输出轴贯穿且转动连接箱体(1)的内部上,所述电机(4)输出轴的底端固定连接有转轴(6),其特征在于:所述转轴(6)的侧壁上设置有敲击组件(7),所述敲击组件(7)包括:安装板(71),所述安装板(71)固定连接在转轴(6)的外壁上,所述安装板(71)的侧壁上开设有凹槽,且凹槽中转动连接有斜板(72),所述斜板(72)的表面上开设有滑槽(73),所述滑槽(73)的内部滑动连接有限位杆(74);

以及滑杆(75),所述滑杆(75)固定连接在限位杆(74)的顶端,所述滑杆(75)贯穿且滑动连接在套杆(76)的端部,所述滑杆(75)的端部固定连接有活塞板(77),所述活塞板(77)滑动连接到在套杆(76)的内部,所述活塞板(77)通过复位弹簧(78)弹性连接在套杆(76)的内部上,所述套杆(76)铰接在安装板(71)的侧壁上。

2.根据权利要求1所述的一种可稳定供水的蒸汽发生器,其特征在于:所述斜板(72)的侧壁上设置耐高温橡胶垫。

3.根据权利要求1所述的一种可稳定供水的蒸汽发生器,其特征在于:所述敲击组件(7)设置有三组,且三组所述敲击组件(7)阵列分布在转轴(6)的外壁上。

4.根据权利要求1所述的一种可稳定供水的蒸汽发生器,其特征在于:所述箱体(1)的底面设置有收集装置(8),所述收集装置(8)包括外壳(81),所述外壳(81)固定连接在箱体(1)的底面,所述外壳(81)的侧壁上开设有插槽,且插槽的内部插接有收集盒(82),所述外壳(81)侧壁上固定连接有凸块(83)。

5.根据权利要求4所述的一种可稳定供水的蒸汽发生器,其特征在于:所述外壳(81)的底面固定连接有排水管(84),所述排水管(84)的外壁上设置有阀门。

6.根据权利要求4所述的一种可稳定供水的蒸汽发生器,其特征在于:所述凸块(83)的表面上开设有凹槽,且凹槽中滑动连接有插板(85),所述插板(85)的形状呈L形,所述插板(85)贯穿且滑动连接在凸块(83)的底部,所述插板(85)的表面上固定连接有支撑弹簧(86),所述支撑弹簧(86)远离插板(85)的一端固定连接在凸块(83)的内壁上。
