专利号: 2023208233767
申请人: 葛荣曦
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

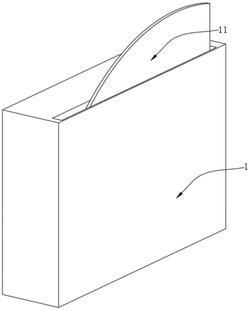

1.一种新能源汽车车门骨架,包括车门本体(1)和安装在所述车门本体(1)内部的车窗本体(11),其特征在于:还包括对称设置在所述车门本体(1)内部的缓冲组件(2);

所述缓冲组件(2)包括固定连接在所述车门本体(1)内部的缓冲块(21)以及对称设置在所述缓冲块(21)表面两侧呈直角三角形结构的推块(23)和安装在所述车门本体(1)内部靠近所述推块(23)一侧的阻尼器(22),所述阻尼器(22)的输出端和所述推块(23)固定连接。

2.根据权利要求1所述的新能源汽车车门骨架,其特征在于:所述车门本体(1)内部靠近所述缓冲块(21)的一侧开设有缓冲槽(29),所述推块(23)表面远离所述缓冲块(21)的一侧固定连接有滑块(24),两组所述滑块(24)的内部设置有滑杆(25),且所述滑杆(25)和所述车门本体(1)固定连接,所述滑块(24)内部靠近所述滑杆(25)的一侧开设有和所述滑杆(25)相匹配的滑槽,所述滑块(24)和所述滑杆(25)之间通过此滑槽滑动连接,所述滑杆(25)的表面绕设有缓冲弹簧(26),且所述缓冲弹簧(26)的两端分别与两组所述滑块(24)固定连接。

3.根据权利要求2所述的新能源汽车车门骨架,其特征在于:所述滑块(24)表面远离所述推块(23)的一侧安装有导向轮(27),所述车门本体(1)内部靠近所述导向轮(27)的一侧开设有和所述导向轮(27)相匹配的导向槽(28),所述导向轮(27)和所述车门本体(1)通过所述导向槽(28)滑动连接。

4.根据权利要求3所述的新能源汽车车门骨架,其特征在于:还包括设置在所述车门本体(1)内部靠近所述车窗本体(11)一侧的清洁组件(3);

所述清洁组件(3)包括设置在所述车门本体(1)表面远离所述缓冲块(21)一侧的清洁条(31)以及螺纹连接在所述清洁条(31)内部的往复丝杆(36)和安装在所述车门本体(1)内部靠近所述车窗本体(11)一侧的双轴电机(33)。

5.根据权利要求4所述的新能源汽车车门骨架,其特征在于:所述车门本体(1)内部靠近所述车窗本体(11)的一侧开设有车窗槽,所述往复丝杆(36)表面远离所述清洁条(31)的一侧固定连接有锥齿轮一(32),所述锥齿轮一(32)的表面啮合连接有锥齿轮二(34),所述双轴电机(33)的两组输出端均固定连接有转杆(39),且所述转杆(39)和所述锥齿轮二(34)固定连接。

6.根据权利要求5所述的新能源汽车车门骨架,其特征在于:所述车窗本体(11)的表面一侧固定连接有连接块(37),所述连接块(37)表面远离所述车窗本体(11)的一侧固定连接有螺套(38),所述螺套(38)的内部螺纹连接有螺纹杆(310),所述车门本体(1)内部靠近所述螺纹杆(310)的一侧安装有电机一(35),所述螺纹杆(310)和所述电机一(35)的输出端固定连接。

7.根据权利要求6所述的新能源汽车车门骨架,其特征在于:所述车门本体(1)内部靠近所述螺纹杆(310)的一侧开设有凹槽,所述车门本体(1)内部靠近所述连接块(37)的一侧开设有和所述连接块(37)相匹配的限位槽,所述连接块(37)和所述车门本体(1)通过此限位槽滑动连接。
