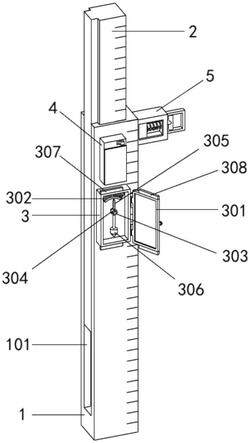

1.伸缩式垂直检测尺,其特征在于,包括:靠尺主体(1);所述靠尺主体(1)左端面上部开设有T型滑槽(101),且T型滑槽(101)内部滑动连接有伸缩尺(2);所述靠尺主体(1)前端面上部固定安装有检测盒(3)和电池盒(4),且电池盒(4)位于检测盒(3)上方,并且电池盒(4)内部安装有可拆卸电池;所述检测盒(3)内部顶端面设有LED灯条(6),且LED灯条(6)与电池盒(4)内部可拆卸电池电性连接;所述靠尺主体(1)右端面上部设有限位部(5)。
2.如权利要求1所述伸缩式垂直检测尺,其特征在于:所述伸缩尺(2)右端面呈均匀状开设有调节插孔(201),且伸缩尺(2)前端面右侧和靠尺主体(1)前端面右侧均设有刻度标线。
3.如权利要求1所述伸缩式垂直检测尺,其特征在于:所述检测盒(3)前侧转动连接有遮挡门框(301),且检测盒(3)内部后侧面固定连接有固定轴(303),并且固定轴(303)外部转动连接有转动套(304);所述检测盒(3)内部后侧面上部固定连接有角度尺(302);所述转动套(304)外部上侧固定连接有检测指针(305),且转动套(304)外部下侧通过固定杆固定连接有配重块(306);所述检测盒(3)上下两侧均设有一个第一磁条(307)。
4.如权利要求3所述伸缩式垂直检测尺,其特征在于:所述遮挡门框(301)内侧固定镶嵌有透明防护玻璃(309);所述遮挡门框(301)上下两侧均设有一个第二磁条(308)。
5.如权利要求4所述伸缩式垂直检测尺,其特征在于:当所述遮挡门框(301)处于关闭状态时,两个第二磁条(308)分别与两个第一磁条(307)磁吸。
6.如权利要求2所述伸缩式垂直检测尺,其特征在于:所述限位部(5)包括限位滑筒(501)、限位滑块(502)、T型拉杆(503)、限位插杆(504)和辅助握杆(505),所述限位滑筒(501)固定安装在靠尺主体(1)右端面上部,且限位滑筒(501)内部滑动连接有限位滑块(502);所述限位滑块(502)左端面固定连接有贯穿限位滑筒(501)左侧壁的限位插杆(504),且限位滑块(502)右端面固定连接有贯穿限位滑筒(501)右侧壁的T型拉杆(503),所述T型拉杆(503)外部位于限位滑筒(501)内侧套接有弹簧;所述限位滑筒(501)右端面设有辅助握杆(505),且辅助握杆(505)位于T型拉杆(503)右端外部。
7.如权利要求6所述伸缩式垂直检测尺,其特征在于:当所述限位部(5)处于限位状态时,限位插杆(504)左端与其中一个调节插孔(201)插接。
