专利号: 2023208419713
申请人: 辽宁瑾峰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

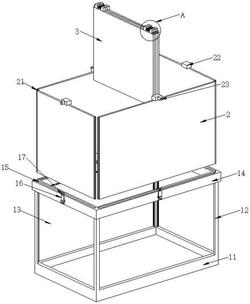

1.一种仓库用货物存储装置,包括框架(1),其特征在于,所述框架(1)的外表面连接有四个外侧板(2),所述框架(1)的内侧壁连接有四个分隔板(3);

所述框架(1)包括底座(11),所述底座(11)的顶端连接有四个支撑杆(12),四个所述支撑杆(12)的顶端连接有顶座(14),四个所述支撑杆(12)之间设置有取货窗(13)。

2.根据权利要求1所述的一种仓库用货物存储装置,其特征在于,四个所述外侧板(2)的两侧均连接有导向条(21),四个所述外侧板(2)的顶面均连接有拉伸块(22),所述拉伸块(22)的一侧面均连接有固定柱(23),且四个所述外侧板(2)的表面均设置有若干个透气孔。

3.根据权利要求1所述的一种仓库用货物存储装置,其特征在于,四个所述分隔板(3)的顶面两侧均连接有固定块(31),所述固定块(31)的一侧面均连接有复位弹簧(32),所述复位弹簧(32)的一端且位于分隔板(3)的上表面均连接有调节块(33),所述调节块(33)的一侧面连接有限位块(34)。

4.根据权利要求2所述的一种仓库用货物存储装置,其特征在于,所述顶座(14)的顶面与四个外侧板(2)和导向条(21)的滑动路径均对应开设有滑槽(15),所述顶座(14)的外表面且与四个固定柱(23)的对应处均连接有固定片(16),所述固定片(16)的一端表面均与固定柱(23)的外表面对应开设有卡合槽(17)。

5.根据权利要求3所述的一种仓库用货物存储装置,其特征在于,所述顶座(14)的内侧壁与限位块(34)对应开设有多个限位槽(18),所述分隔板(3)的两侧面均与两侧的外侧板(2)的表面相贴合,两个所述外侧板(2)之间的间距与分隔板(3)的滑动路径相适配,所述调节块(33)通过复位弹簧(32)与固定块(31)相连接,所述限位槽(18)的内径尺寸与限位块(34)的外径尺寸相适配。

6.根据权利要求4所述的一种仓库用货物存储装置,其特征在于,所述取货窗(13)和滑槽(15)的内径尺寸均与外侧板(2)的滑动路径相适配,所述卡合槽(17)的内径尺寸与固定柱(23)的外径尺寸相适配,所述外侧板(2)通过固定片(16)和固定柱(23)与顶座(14)相连接。
